暗物質是一種比電子和光子還要小的物質，不帶電荷，不與電子發生干擾，能夠穿越電磁波和引力場，非常難以探測。但通過引力透鏡效應，科學家得以對之進行研究。
那么什么是引力透鏡？引力透鏡在暗物質研究中有何作用呢？
星系運動、結構模擬和宇宙微波背景中的溫度波動為暗物質的存在提供了三種相互獨立的證據，越來越多的物理學家和天文學家開始試圖了解暗物質的成分及其在宇宙中的分布。引力透鏡（gravitational lensing）是探究暗物質的“利器”。
類星體、透鏡和暗物質
受星系引力透鏡效應影響的類星體的圖像為研究“透鏡星系”內暗物質的分布提供了線索。類星體是發出大量光線和其它輻射的遙遠物體。我們可以看到很多星系“背后”的類星體，這意味著類星體發出的光線必須穿過隔在中間的星系、到達我們所在的位置。廣義相對論告訴我們，任何星系中的物質，不論是普通物質還是暗物質，都會使時空彎曲。這種彎曲使其光線穿過星系的類星體的圖像發生“扭曲”。

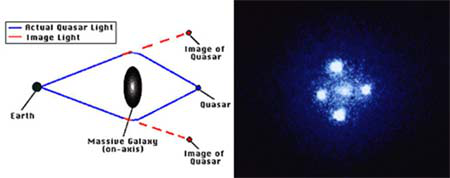

圖片來源：NASA/ESA Hubble Space Telescope, NASA/Goddard Space Flight Center.
如左上圖所示，當一個遙遠物體（Quasar/類星體）發出的光線經過大型天體（Massive Galaxy/大型星系）射向地球上的望遠鏡時，大型天體的引力效應會使光線路徑發生彎折。受引力透鏡效應影響的物體將會“扭曲”甚至?xí)尸F(xiàn)出不同的圖像（Image of Quasar/類星體成像）。右上圖展示了哈勃太空望遠鏡捕捉到的圖像，四個不同的亮點實際上是同一個類星體的圖像。散開的中心點是距離地球更近的星系，這個透鏡星系使類星體發出的光線發生彎折，導致類星體看似同時出現在四個地點。
在很多情況下，這種透鏡效應會使望遠鏡中出現幾張同一個類星體的圖像。通過測量該類星體不同圖像的亮度，可以獲得了解透鏡星系內部物質分布情況的線索。透鏡星系每個部分的物質對該部分發生的時空彎曲起決定作用，因此這些圖像的亮度能夠揭示普通物質和暗物質的分布情況。天文學家通過光學測量了解普通物質的位置，通過多張類星體圖像的亮度追蹤暗物質。隨著望遠鏡靈敏度逐步提升，科學家將發現更多透鏡星系，獲得更多關于暗物質分布的線索。
小貼士：
透鏡星系的物質的質量越大，我們所看到的星體的像就會離星體實際位置越遠，依據這個效應，我們可以推算出物質的分布。這其實就是力學測量的一種方法。
來自碰撞星系團的證據
另一種探究暗物質的有效方式是觀測碰撞的星系團。當兩個星系團發生碰撞時，一個星系團中的暗物質在穿過另一個星系團時，不會與暗物質或普通物質發生相互作用。但普通物質則會與另一個星系團中的暗物質和普通物質以及本星系團中的暗物質發生相互作用。碰撞過程中，普通物質被本星系團中的暗物質向前拉伸，被另一個星系團中的暗物質和普通物質向后拉伸。各種拉伸疊加后的結果是，每個星系團中的普通物質將被該星系團中的暗物質“甩在后面”。
小貼士：
兩個星系團先是碰撞，接著遠離。在遠離時，普通物質因為有電磁相互作用，可以被通俗得理解成“黏度較大”的物質，所以在遠離的時候，速度較低。而暗物質沒有電磁相互作用，所以遠離速度比較快。經過一段時間演化后，普通物質就和暗物質分開了。
天文學家通過兩種方式（星系團發出的可見光和X射線）獲取了一對碰撞星系團的圖像（這對星系團被命名為“子彈星系團”），為驗證上述假設提供了確鑿證據。每個子星系團中普通物質的碰撞使普通物質升溫，使碰撞中的一對子星系團發出X射線。錢德拉X射線天文臺于2004年捕捉到一張子彈星系團的X射線照片，鎖定了普通物質在兩個子星系團中的位置。與此同時，整個子彈星系團會通過引力透鏡效應使位于它后面的星系的圖像發生扭曲（對引力透鏡效應的介紹參見上文關于類星體的描述）。通過測量背景中被扭曲的星系的形狀，天文學家能夠確定每個子星系團的位置和質量。星系團中的暗物質數量是普通物質的數倍，因此透鏡測量能夠鎖定暗物質的位置，而X射線能夠定位普通物質。用兩次測量結果合成的圖像顯示，暗物質在兩個子星系團中均“領跑”普通物質，從而驗證了推測。
子彈星系團的X射線和可見光圖像為暗物質的存在提供了強有力的證據。
上圖所示的子彈星系團圖像是由錢德拉X射線天文臺拍攝的X射線圖像和哈勃空間望遠鏡拍攝的可見光圖像合成的。粉色的團是X射線圖中的熱氣體，包含兩個碰撞星系團中大部分的普通重子物質。藍色區域依據對光學圖像中的引力透鏡的測量，標出了兩個星系團物質集中的區域。藍色和粉色區域分界明顯，證明兩個星系團中的大部分物質是暗物質。
小貼士：
這同時也是暗物質存在的證據，因為通過X射線所觀測到的普通物質分布的區域，與引力透鏡效應所測量到的主要物質分布的區域，幾乎沒有重合，所以進一步證明了暗物質的存在。
