[水煮物理]：電荷的“買路財”
羅會仟
2010年10月27日
“此山是我開，此樹是我栽，要從此路過，留下買路財！”對路人來說，要想走某些捷徑，往往可能意味著需要損失錢財。對于微觀世界的電荷而言，除非是在真空中奔跑，其他情況下在介質中“行走”都是可能要付出一定“代價的”，這就是電荷的“買路財”——電阻。
人們其實很早就已經認識到，電荷在介質中運動是會受到阻礙的，但一直尚不明確如何描述介質對電荷的阻礙行為以及解釋為何受到阻礙。1826年，德國的歐姆用他發明的儀器證明對于外形固定的導電介質，其兩端電勢差和通過的電流大小成正比，即呈歐姆定律關系：U=IR?，F(xiàn)在的中學物理實驗也有驗證歐姆定律一項，然而這個實驗存在因果倒置的錯誤，因?yàn)閷?shí)驗用的電壓表就是根據歐姆定律原理來設計的，這就成了用歐姆定律來“驗證”歐姆定律，得不出正確的結果才怪呢！事實上，在歐姆發表該定律的年代，并沒有“電阻”的概念。幸運的是那時人們已經認識到電流會產生磁效應，并且德國科學家施威格成功利用該原理制造了電流計——電流使得磁針發生偏轉，測量偏轉的扭力就可以知道電流的大小。歐姆用電流扭力計很好地測量了電流的強度。至于恒定的電壓輸出則取決于穩定的電源，歐姆放棄了最初使用伏打電堆而采用具有穩定電動勢的鉍銅溫差電偶作為電源。通過測量不同形狀的同種材料導電介質在電路中的電流大小，就可以得出電流大小和材料的長度成反比而和材料的橫截面積成正比，若定義電阻和材料的長度成正比而和橫截面積成反比，就得出電流強度和電阻大小是成正比關系。由此可以知道，歐姆定律的實質是給出了電阻的定義，進一步若剔除材料的長度和橫截面積的影響就可以得出電阻率的定義。正是如此，歐姆測量了不同金屬材料在室溫下的電導率（電阻率的倒數），證實它們的電導率在相同環境下只與材料有關。歐姆的實驗使人們認識到材料的電阻可以通過其兩端的電壓和通過的電流大小來衡量，為紀念他的貢獻，人們把電阻的單位稱為歐姆。

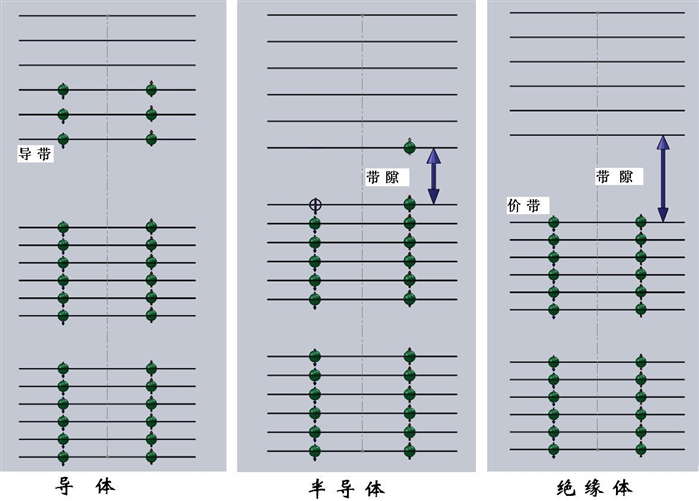

不同材料的電阻率為何不同？電荷在材料中運動會受到什么樣的阻礙呢？按照現代物理的觀點，電阻主要有兩大起源：一是在材料中運動的電荷會受到原子熱振動的影響，從而改變其運動能量；二是電荷在運動過程會碰到材料中的雜質和缺陷而損失能量。按照電阻率從小到大，一般可以把材料分為導體、半導體和絕緣體。自然界導電性最好的材料是銀，而導電性差的材料有玻璃、橡膠、陶瓷、塑料等。從微觀角度來看，導體和絕緣體的差別在于其中電子的能量和動量分布不同。按照量子力學的觀點，電子在獨立原子中的能量分布不是連續的，而是一個個離散的能級。在固體材料內部的原子是按照一定空間規律排列的，原子和原子之間存在化學鍵形式的相互作用，而原子核外的電子也將因周邊原子的“干擾”，這樣原先的每個離散能級將會在其附近劈裂。固體中原子個數是10的23次方即阿伏伽德羅常數量級，這樣電子的能級就會在附近劈裂成如此量級之多的一系列準連續的能級，從而形成了由原先的一個個離散能級展寬成一條條準連續的“能帶”。電子在能帶中的填充情況就決定了材料的導電能力：電子只允許有在能帶上對應的能量，而對于帶間的能量是被禁止的，電子能否被電場順利驅動就取決于電子是否可以順利躍遷到合適的能帶上。我們首先要認識到材料中電子是在不斷朝雜亂無章的方向運動的，導電的原因在于外界電場的驅動使得電子在電場方向上存在集體運動。對于導體，在能量填充最高的能帶上有大量的電子占據，但又不是滿占據，因此在外部電場驅動下，電子集體獲得電場方向恒定動量（即相當于附加一個小能量）后仍然可以在該能帶找到合適的占據態從而達到導電的目的，該能帶稱之為導帶；對于絕緣體，電子填充的最高能帶是滿的（稱之為價帶），而再往上的能帶則是空的，能帶之間存在很大的能量寬度——“帶隙”，電子要集體運動起來就必須克服這個能量間隙才能躍遷到上面的空帶上，由于這個能量尺度很大，這就大大限制電子躍遷從而導電能力很差。至于半導體則介于導體和絕緣體之間，價帶和導帶之間的帶隙比較小，能量較高的電子可以借助熱激發等因素躍遷到導帶上去，而在價帶上留下一個電性相反的“空穴”，電子和空穴都可以在相應的能帶中找到準連續能量的占據態，從而可以在外界電場驅動下順利運動，但由于參與導電的電荷數目較少，所以電流和導體相比要小一些也即電阻率要大一些。這就是導電的微觀解釋。
前面說過，材料的電阻率和原子的熱振動——材料的溫度有關，也和材料內部的雜質和缺陷有關。這是因?yàn)殡娮釉诤透浇踊蛘唠s質缺陷相互作用時會得到或者損失能量，這樣就直接影響了它在能帶中的占據態，從而對材料的導電行為有所影響。具體來說，金屬的電阻率是隨著溫度的下降而下降的，半導體的電阻率是隨著溫度的下降而逐步上升的，絕緣體的電阻率則是隨著溫度的下降迅速增加甚至發散到無窮大，至于雜質和缺陷造成的電阻率則一直以一個附加常數項的形式存在。我們可以用一個經典的圖像來理解——諸葛亮的九宮八卦陣。陣中的士兵等效于電子，陣型就是材料中原子排列方式。士兵們要想突破八卦陣沖出去，就必須克服神秘莫測的陣型，而這個陣型是不斷變幻的，守方將士的士氣越高，陣型變化越快。除此之外，陣中到處存在一個陷阱坑，掉下去也可能導致殞命。對于導體部隊，他們擁有大量的將士兵卒，可以很有把握地沖出重圍，而掉進陷阱犧牲的個別人根本微不足道，要是天寒地凍情況下守方陣型變化就會變慢，導體部隊就更能輕易地突圍；對于半導體部隊，他們只是殘兵弱將，其中還有不少婦女，而且大部分都陷進了坑里，出來戰斗的只是少數幾個本領高強者，要想沖破防線難度自然就大了很多，要是天氣冷了反而對自己不利；對于絕緣體部隊，他們則全軍都被困在了坑里，這些坑要深的多，有的簡直就是萬丈深淵，極少武林高手可以飛檐走壁到坑外，但迎接他們的將是另一個無底深坑！如果遇到下雪天，坑中將士就只能等死了……

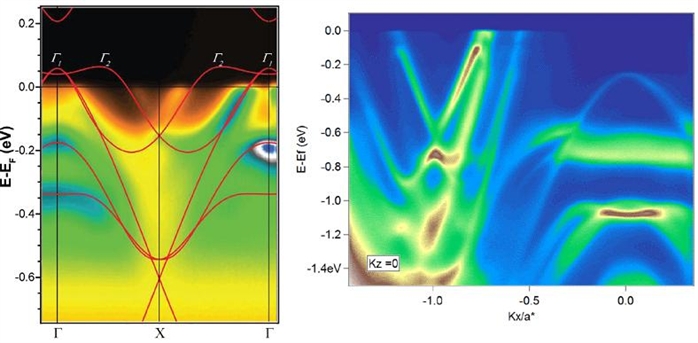

當然，實際材料中的電子運動情況要復雜的多，而其能帶結構也非常復雜。利用愛因斯坦光電效應原理，我們可以通過測量光電子的能量和動量分布推斷材料里電子的能量和動量分布，從而得出能帶填充情況。上圖即是美國斯坦福大學沈志勛教授研究小組觀測的兩個固體能帶結構（見其網頁http://www.stanford.edu/group/arpes/index.html），其中實線是理論計算給出的結果。這些能帶來自于不同元素的各個原子能級劈裂，圖示是它們?cè)趧?dòng)量空間的能量分布形式。許多情況下，各個不同元素的能帶會存在相互交疊甚至雜化成新的能帶，這樣電子的能量狀態分布就將更為復雜，材料的導電行為就更加難以預測了。現代凝聚態物理學研究中，認識清楚固體能帶的結構是非常重要也是非常關鍵的一步，結合測量材料中電子和其他粒子的相互作用行為就可以從微觀上去解釋材料的電磁性質，為材料的應用打下堅實的基礎。 無論材料的電阻率大小，其實都有它們的用武之地?，F(xiàn)代生活已經離不開電，也就離不開各類電阻材料。金屬導體可以用于輸電和各類電磁產品；半導體可以用于各類電子器件，是信息時代的基礎材料；絕緣體可以用于各種需要防電的場合；而電阻率為零的神奇超導體則可以用于各類輸電線和電磁場設備等。下面就簡要介紹一下半導體、超導體和新近幾年發現的拓?fù)浣^緣體材料。

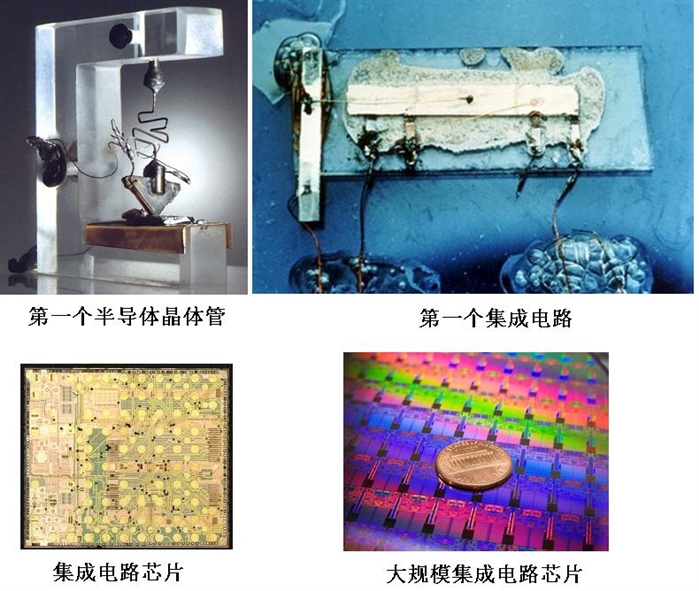

半導體。半導體的發現和應用使得人類從電力時代步入到了信息時代?，F(xiàn)代人使用的任何一件電器幾乎都少不了半導體材料。半導體之所以能獲得如此廣泛的應用，是因?yàn)樗軐?shí)現電流“開關”功能，從而判斷“是”與“非”，即可以實現二進制的邏輯運算。其基本原理在于PN結，即由帶正電的空穴為載流子的P型半導體和以帶負電的電子為載流子的N型半導體形成的界面結。兩類半導體中間是空間電荷區，存在兩端負離子和正離子控制的電場。如果加P到N的正向電壓，則空穴和電子都將流向該區并中和對方的離子使得該區范圍不斷減小直至導通；如果加N到P的方向電壓，則空穴和電子朝反方向運動，空間電荷區將不斷增大，電流無法通過。這樣PN結就可以識別正反向電壓，或者通過不同方向電壓就可以控制電路的通或斷，就實現了“1”和“0”的兩個狀態。利用PN結做成的邏輯電路可以進行邏輯運算，盡管電子在電路中的運動速率要遠小于光速，但是建立電路關聯只和電場存在與否相關，電場是以近光速運動的，這就能實現電路中的快速響應也就等效于快速運算，這也是“電腦”能比人腦快得多的原因。相比現在的計算機CPU和大規模集成電路芯片而言，世界上第一個用PN結原理做出的半導體晶體管并不漂亮，而第一個集成電路也非?！俺舐?，但正是這些創新的想法改變了所有人類的生產和生活，也獲得了諾貝爾獎。遺憾的是，中國在傳統半導體技術上是非常落后的，比如常用的半導體材料硅，中國往往只能大規模地出口低純度的原料，然后買進發達國家提純后的高純硅用以器件制備。但是隨著半導體技術的革新和發展，第二代甚至第三代半導體材料正在興起，這些材料有砷化鎵、氮化鎵、碳化硅、氧化鋅等。比如氧化鋅材料有著神奇的壓電效應——通過產生形變可以形成電勢差。華人學者王中林的研究小組（見其網頁http://www.nanoscience.gatech.edu/zlwang/）利用氧化鋅納米線的壓電效應實現了“納米發電機”，這意味著人們可以把一些機械摩擦中損耗的能量通過發電機存儲起來，甚至可以捕捉生物活體內的機械能如心臟跳動等，為未來“納米機器人”的實現提供了廣闊想象空間。
超導體。某些材料在溫度降到一定程度以下時，它的電阻率將為零并且能將磁力線排出體外，這就 是超導體。超導的應用充滿誘惑力，因?yàn)榭梢詫?shí)現完全無阻礙也即無損耗地承載電流，可以節約大量的能源。實際上大部分金屬和合金都可以超導，只是它們的超導臨界溫度很低，一般都小于30K，這正是超導體應用的瓶頸。1957年，巴丁、庫伯和施隸佛用電子-晶格相互作用模型解釋了傳統金屬的超導微觀機理（BCS理論），他們認為在低溫環境下，動量相反、自旋相反的電子將會間接通過有序排列的原子晶格局域畸變產生吸引相互作用而配對，配對后的電子可以抵消各自受到的散射從而實現無阻礙集體運動，形成零電阻效應。BCS理論完美解釋了傳統金屬的超導機理，他們?nèi)艘虼双@得諾貝爾獎，其中巴丁已經在此之前因?yàn)榘l(fā)明第一個半導體晶體管榮獲了一次諾貝爾物理學獎，成為歷史上唯一一個獲得兩次諾貝爾物理學獎的科學家。用我們的“八卦陣模型”來理解BCS理論就是：攻方將士不再是一個個單打獨斗，而是互相配合不斷吸引陣中敵人的注意力，從而巧妙地繞開陣中障礙沖出重圍。用一位漫畫家送給李政道先生的畫題詞來說就是“雙結生翅成超導，單行苦奔遇阻力”。要實現超導大規模應用，最重要的就是需要不斷提高超導臨界溫度，使得超導體在較高溫度下就可以使用。1986年始發現的銅氧化物超導家族就具有高達160K的臨界溫度，使得超導應用在較為廉價的液氮溫度下就可以實現，讓人們對超導應用充滿憧憬?？上н@類材料因機械性能不好、可承載電流密度太低等各種因素局限了它的應用。值得一提的是，超導體在臨界溫度以上即所謂“正常態”下一般都是導體甚至是良導體，而銅氧化物超導體母體是絕緣體，通過摻雜更多的載流子成為導體后才能在臨界溫度以下進入超導態，因此把超導體劃分在導體和絕緣體之外似乎也不甚準確。銅氧化物超導體中的超導機理至今尚不清楚，不僅如此，人們還不斷發現其他類型的超導體，它們的超導機理更為復雜。在這些新超導發現和機理研究領域前沿，也活躍著不少中國和華人科學家，他們正在為實現未來人類的超導世界貢獻智慧和力量。

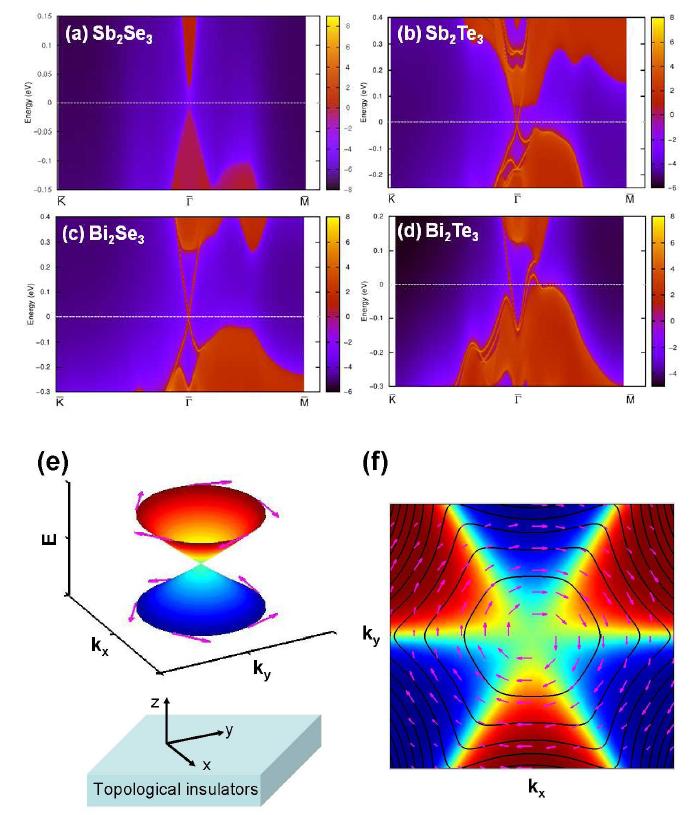

拓?fù)浣^緣體。拓?fù)浣^緣體是近幾年發現的一種全新量子物質態，它在能帶的拓?fù)湫蛏虾蛡鹘y(tǒng)絕緣體是不同的。在拓?fù)浣^緣體塊材內部它是存在帶隙的絕緣體，但在材料的表面和邊界卻是受時間反演不變性保護的穩定金屬態。其能帶結構表現為存在“狄拉克錐”，即能帶有上下錐形相連的結構，處于錐邊緣態的電子自旋會呈現渦旋排列，形成所謂自旋流并在磁場下表現出自旋霍爾效應（見祁曉亮和張守晟在Review of Modern Physics上的綜述文章Topological insulators and superconductors）。拓?fù)浣^緣體是這幾年凝聚態物理學興起的熱點領域，其中涉及許多重要的物理現象和物理機制，同時意味著廣闊的應用前景。比如通過研究拓?fù)浣^緣體中電子自旋的運動方式，我們就可以設法控制和識別電子的自旋。目前半導體器件僅僅是利用了電子的電荷性質，而且越來越小的電路元件使得電子的量子效應越明顯，摩爾定律似乎已經走到了盡頭。要想獲得更多的信息處理容量，利用電子的另一個性質——自旋是一個非常明智的選擇。而關于自旋在材料中的運動問題可能涉及到量子力學和廣義相對論的基本問題，也許可以模擬宇宙中暗能量的產生原理，這為困擾粒子物理學家多年的引力和其他作用力相互統一以及宇宙組成和演變等問題提供了實際的參考案例和實驗材料。有幸的是，拓?fù)浣^緣體的概念是由華人科學家祁曉亮和張守晟提出的，而關于拓?fù)浣^緣體的研究，不少中國科學家和華人科學家更是站在了世界的最前沿，相信他們的研究會為許多物理學基本問題的深入認識帶來更多的機會。
正所謂“有阻無阻皆是寶”。材料的不同導電性質為以電為主的人類時代帶來了各種各樣的應用，是人類生產生活的基礎。認識已有材料的電磁性質并探索具有新性質的材料也正是凝聚態物理學家的不斷追求目標，人類的世界也一定會因?yàn)檫@些材料而更加美好!
