[水煮物理]超導體的“面子”
羅會仟
2010年10月27日
作者：羅會仟 中國科學院物理研究所
插圖一：“人活一張臉，樹活一張皮。”人類其實是愛“面子”的動物。
（摘自《科學》雜志）
俗話說：“人活一張臉，樹活一張皮?！比祟惼鋵?shí)是愛“面子”的動物，正是如此才有“女為悅己者容”的古語和“不愛江山愛美人”的故事。長的一副好臉蛋，對女人來講或許可以傍個款爺乃至入宮為妃甚至自稱為帝，對男人來講那也許就是科舉中第的關鍵一著，當然就算混的差點，駕馬車出去溜達一圈換來滿車的免費水果也不錯?？磥?lái)“面子”對人至關重要，也是標定每個人特征的最大關鍵。對于凝聚態物理學來講，其實也存在類似的東西。下面我們就來看看固體材料的“面子”，尤其是超導材料的“面子”很是有趣。
插圖二：固體材料的“面子”——費米面，指的是固體中電子按照能量從低到高填充而形成的最大等能面。
對于具有周期結構的固體材料來講，電子在里面的運動并不是雜亂無章的。我們可以把周期性排列的原子內部結構簡單地分成兩部分：外層電子一般比較容易擺脫原子的束縛而自由運動，我們把它們叫做價電子；而內層電子被帶正電的原子核束縛住，可以把它們和原子核看成一個帶正電的整體，我們把它叫做原子實。這樣，價電子在固體中的運動就可以看成是在一片具有周期結構的正電背景下的運動。根據量子力學的基本原理，我們很自然地知道價電子的動量分布應該是某些一系列的值，即它的能量分布也是某些特定的系列值。泡利指出，同一個系統中不能有兩個或兩個以上的電子處于完全相同的狀態。那么，具有周期結構的固體材料中每個價電子的動量都不相同，注意到能量只和動量大小有關而跟動量方向無關，因此具有相同動量大小的電子將構成一個等能面。如果我們把電子按照能量從低到高排列的話，排完所有的電子之后它將形成一個實心體，體的表面就是電子的最大等能面。我們把它叫做——“費米面”。這就是固體材料的“面子”，對于固體材料來講，材料的結構決定了費米面的結構，而費米面的結構則決定了它的物性。研究一個材料的費米面結構是凝聚態物理學研究中的一個有力手段，它能直接揭示材料物性的本質，對人們理解和應用材料特性都有重要的指導意義。

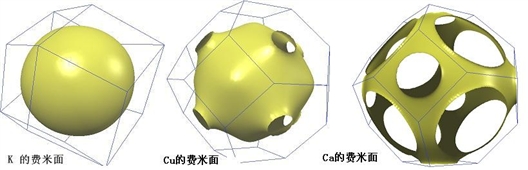

插圖三：金屬鉀、銅、鈣的費米面。（摘自佛羅里達大學物理系主頁）
一般來講，最為理想化的費米面應該是一個完全各向同性的球面。不過因?yàn)閷?shí)際的固體結構千奇百怪，這就必然形成各種不同形狀的費米面?！笆澜缟蠜](méi)有兩片完全相同的樹葉，”當然，也沒有兩張完全相同的臉。固體中的費米面就是千奇百怪、變化多端的。對于金屬鉀而言，原子的排布是一個簡單的立方體，因此它的費米面就是一個球形。但是對于金屬銅而言，它的費米面就多了好幾個“窟窿”，而對于金屬鈣，這些“窟窿”長的更大，使得這個所謂的“球面”只剩下了一些小片相連。
二、超導和費米面
超導是一種宏觀量子現象，當溫度降到某個臨界溫度以下時，超導體將進入超導態。這個時候電子在里面運動將不受到阻礙，即是零電阻狀態，而所有的外界磁場將被排出超導體，從熱力學方面來講，電子之間產生關聯且被“凝聚”了。巴丁、庫伯、施里佛指出常規的金屬及合金超導體中，超導現象是因?yàn)橘M(fèi)米面附近的電子配對后相干凝聚而形成的。這些配成對的電子就叫做庫伯對。
插圖四：超導體中的庫伯對形成機理。
我們可以簡單地從上面假設的晶體結構理解這個理論。當電子在周期性結構的正電背景中運動時，它必然受到晶格的吸引作用，而原本的晶格也會因這個吸引作用而產生畸變。當下一個電子經過的時候，這種晶格的畸變就等同于給它一種額外吸引相互作用（注意庫倫相互作用大小和距離平方成反比）。這樣就等同于兩個電子之間形成了一種相互吸引的作用。這就像冰面上兩個人拋球，他們之間通過球這個媒介形成了一種配對作用?？紤]到能量最低才能使配對最穩定，因此兩個配對的電子要求是能量相同、自旋相反和動量相反的。要拆散配對的電子必須克服它們之間配對的能量，這就使得庫伯對在一定溫度一下比較穩定。這樣的電子對在固體中運動，若其中一個電子受到散射，另一個電子必然受到相反方向的散射，兩者相互抵消，對于整個電子對的運動而言，它的運動就是不受阻礙的，因而實現了零電阻的狀態。
超導體中電子配對是發生在費米面附近的，因此，費米面的結構對于超導的形成過程以及超導體的各種特性有著密切的聯系。令人感到驚訝的是，隨著對超導的不斷深入研究，各種類型的超導體不斷被發現，而這些超導體的費米面可謂是眾生百態。
三、常規超導體的“眾生相”
我們習慣上把巴丁、庫伯、施里佛的理論描述的超導體稱為“常規超導體”。從超導材料的發現歷史來看，常規超導體一般指的都是金屬單質或者合金。其實超導體并不神秘，我們常見的許多金屬甚至非金屬都可以超導，有的在常壓下就可以實現超導，有的需要在高壓下才能超導。不過總體來講，這些元素單質的超導臨界溫度都很低。我們可以從元素周期表中看出，目前發現的元素當中，超導元素占了大多數。
插圖五：超導元素占了元素周期表的大部分。（摘自superconductors.org）
下面我們摘取幾個超導元素單質的費米面來看看。金屬鈮的費米面像一簇盛開的喇叭花，你從幾個方向去看都是一個個的“大喇叭”。而金屬銦的費米面像一個帳篷頂，滿滿地?fù)伍_(kāi)還有棱有角似的。至于金屬鎢的費米面，有點像一堆凌亂的小孩玩具，各種形狀的都有，很是繽紛多姿。但是不管何種形狀，他們應該都是一個面或者多個面，即是閉合的。但是對于高溫超導體來說，它的費米面變得更加令人困惑。

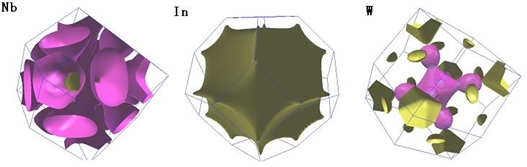

插圖六：超導鈮、銦、鎢的費米面。（摘自佛羅里達大學物理系主頁）
四、高溫超導體的“變臉術”
每個人都很愛惜自己的臉面，在外人面前，總是希望有個美好的展現，不給自己丟臉。常規超導體的面子固然各式各樣，不過至少臉面還是比較完全的。但對于高溫超導體，甚至有些時候“撕破了臉”，或者干脆“不要臉”。所謂的高溫超導體是相對于原先的常規金屬超導體而言的，因?yàn)榻饘俸秃辖鸬某瑢?dǎo)臨界溫度都很低，根據巴丁他們的理論預言，常規超導體臨界溫度不可能超過30K。但是1986年及以后發現的銅氧化物超導體臨界溫度都大大超過了這個數值，最高的記錄是136K，在加壓情況下甚至可以達到160K。我們就把這一類超導體稱為“高溫超導體”。實際上“高溫”一點都不高，即使是160K也是零下100攝氏度左右，這只不過是相對于“低溫”到只有10K甚至更低的金屬超導體而言。有趣的是，物理學中還有所謂的“低溫等離子體”，其實指的是3000K左右的等離子體，這個“低溫”一點也不低！自從高溫超導體發現以來的20多年里，關于高溫超導的形成機理還存在廣泛的爭論，不過還好的是，至少已經有了一些明確的結論。高溫超導的機理和常規超導是不大一樣的，只是高溫超導體里面同樣存在庫伯對，但庫伯對配對和相干凝聚并不是在同一個溫度點發生的，而提供配對的相互作用媒介也不大像是晶格本身。高溫超導體機理問題中最大麻煩制造者就是電子本身。常規的金屬而言，電子的巡游性很強，可以把它們獨立起來近似看成自由電子；但是對于高溫超導體而言，電子和電子之間存在很強的相互作用，它們之間是強烈相互關聯在一起的，所謂“牽一發而動全身”，只要一個電子運動狀態發生變化，所有電子都要受到影響。就像一個教室里每個同學都手拉手在一起，下課了要出門將是一件很困難的事情。物理學對處理這種多體關聯的問題很是一籌莫展。正是如此，研究高溫超導體的費米面將帶來許多有價值的信息，令人無比驚訝的是，高溫超導的費米面太出乎人的意料了。

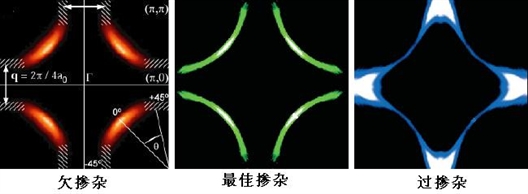

插圖七：高溫超導的費米面隨著摻雜濃度的變化而變化。
（摘自斯坦福大學物理系沈志勛教授相關論文）
因?yàn)楦邷爻瑢?dǎo)體的性質是隨著摻雜濃度不同而變化的，這讓人很自然地想到它的費米面也應該是隨著摻雜變化而變化的。事實上確實如此！高溫超導體在零摻雜的情況下是一個絕緣體，因?yàn)樗哪阁w是一種陶瓷——看看我們用的碗就知道，它會是導電的么？但是隨著摻雜濃度的增加，它的金屬性逐漸增強，直到出現超導。若摻雜很多又使超導消失了，這時我們就可以得到一個和常規金屬差不多的東西。從絕緣體走向金屬，也使得它的費米面變得非常古怪。需要提醒讀者的是，我們這里說的是空穴型的高溫超導體，因此費米面也是空穴型的，空穴型的費米面和前面出現的電子型的費米面不同的是，它的弧是朝外彎的，弧外側是空穴內側才是電子。我們先看看過摻雜區，因?yàn)檫@個區域最接近正常金屬，因此它的費米面是一個連續的大面。最佳摻雜點的費米面則略微收縮一些，不過你可以把圖中方塊不斷連續重復，你會發現這些大弧仍然是閉合的（相對電子而言）。但到了欠摻雜區，這張“臉”就面目全非了。原來連續閉合的大圓圈被打斷成了一段一段的弧，我們把它們叫做“費米弧”（Fermi arc）。這是非常奇異的，因?yàn)檎嬲馁M(fèi)米面應該是閉合（電子按能量堆積出來的總是一個閉合的面），何況不閉合的何以叫做一個“面”？但這個欠摻雜高溫超導體卻偏偏不走尋常路，把費米面撕的支離破碎，很是奇怪。許多人都認為，這和庫伯對在超導臨界溫度以上就形成的機制有關，但究竟什么造成這樣的結果，還存在一些爭論。
插圖八：高溫超導體的費米面：大費米面、費米弧和費米口袋。（摘自《自然》雜志）
當然，還有更令人困惑的是，2007年的一篇Nature文章報道說欠摻雜區域的費米面根本不是一個大的費米面，而是一個小的費米口袋（Fermi pocket）。在我們所看到的那一段段費米弧下面，其實隱藏的是一個個小小的口袋，口袋里面裝滿了電子。實驗數據本身是沒有必要懷疑的，但是這樣的結論卻引發了許多討論。這讓高溫超導的“面子”更加撲朔迷離。如果我們把大費米面、費米弧、費米口袋畫在一起的話，就形成了插圖八那樣的“費米面”。這就是神奇的高溫超導體，神奇的大“變臉”！
五、其他超導體的“多面術”

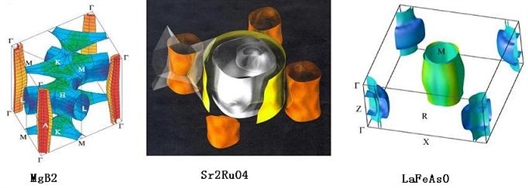

插圖九：其他超導體的多重費米面結構。（摘自arXiv.org）
（摘自斯坦福大學物理系沈志勛教授相關論文）
小時候看《鏡花緣》，就為里面的“兩面國”感到驚奇。一個人的腦袋前面是一張臉，后面還是一張臉，喜笑怒罵只需要轉個身就可以了。對于某些超導體來說，這樣的情況并不少見。我們來看看最近些年發現的三種超導體：MgB2，Sr2RuO4，LaFeAsO。
我們可以看到，這些超導體里面費米面有兩個甚至是多個。MgB2的費米面里面是一堆“塑料薄膜”連接在一起，四周是四個獨立的小圓片（實際上是八個，里面還分別套著一個）。Sr2RuO4則像一圈衛生紙，一圈圈的沒完似的。而LaFeAsO這個今年才發現的超導體，費米面也是有多重多樣。對于這些有多個“臉蛋”的超導體，它們的特性是非常豐富的，因?yàn)椴煌摹澳樏妗敝g還存在復雜的相互作用。研究它們的費米面以及費米面所決定的性質，可以為它們的各種應用打下堅實的基礎。
結語
各種各樣超導體的“面子”恐怕已經讓您一飽眼福了，其實這不過是冰山一角。要是把所有超導體的費米面羅列出來的，那簡直就是一副藝術畫卷。的確，費米面那優雅的曲線就像一副藝術品，無論你從那個角度看它，都散發著自然界最神秘的美麗。探尋這種美麗的真諦，正是凝聚態物理學家們一生孜孜不倦的追求！
插圖十：優雅的費米面就像一尊藝術品，充滿著自然界最神秘的美麗。
【作者聲明】：本文參與“我心目中的現代物理”征文并已發表在《現代物理知識》（2009 年第4 期），文中未注明出處的圖片均來源于網絡。
