編者按:中國科學院力學研究所的高溫氣體動力學國家重點實驗室(LHD)在國家重大科研裝備研制計劃的支持下,于2008年1月正式啟動了 “復現高超聲速飛行條件激波風洞” 項目。在姜宗林研究員的主持下,LHD的相關研究團隊經過數年的努力,在2012年完成了研制任務。目前該風洞命名“JF12高超聲速激波風洞”,并已正式運行。本刊將陸續介紹JF12風洞研制的背景與意義,風洞原理與關鍵技術的突破,以及利用它開展國家重大項目與學科前沿研究的情況。
JF12高超聲速激波風洞(2)
需要建什么樣的風洞?
?
眾所周知,風洞是一種氣動力學的地面試驗設備,它采用“人造氣流+固定模型”的方式進行各種事先設計的實驗,以研究飛行器運動時的氣動效應。具體而言,它一般是采用動力裝置在管道中驅動一股可控氣流,使其流過固定在管道內的靜止模型(放置模型的部位,一般稱之為“實驗段”),以此來模擬實物(例如飛行器)在靜止大氣中的運動;在模擬試驗中,測量氣流作用在模型上的氣動性能(可以根據要求進行測力試驗、測壓試驗、傳熱試驗、振動與穩定性試驗等等),或者觀測模型周圍的流動現象;然后再依據相似理論將對于模型所得到的試驗結果整理為可用于實物的無量綱系數。實驗段是風洞的核心部件,其中的氣流品質(如均勻度、穩定性、湍流度等)必須達到一定的指標。圖1示出了放置著飛機模型的風洞實驗段內部景象。

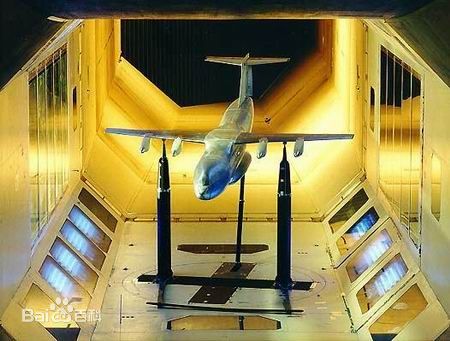

圖1? 風洞實驗段
按照實驗段氣流的速度,風洞可分為低速風洞(馬赫數小于0.3)、亞聲速風洞(馬赫數在0.3到0.8之間)、跨聲速風洞(馬赫數在0.8到1.2之間)、超聲速風洞(馬赫數在1.5到5.0之間)和高超聲速風洞(馬赫數大于5.0)。圖2、圖3是不同風洞主體的結構示意,按照運行方式,風洞可分為暫沖式風洞(圖4)和連續式風洞(圖5)兩類,前者為短時間工作的,后者可以長時間工作,而圖6則是一座連續式風洞的外景照片。

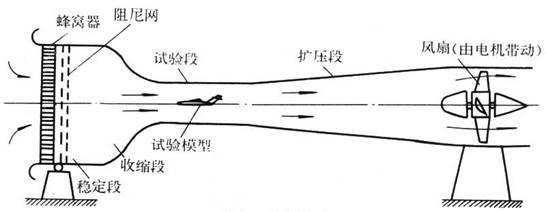

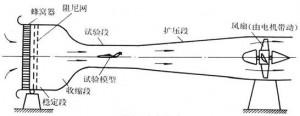

圖2 低速風洞主體結構示意

圖3 亞聲速、跨聲速、超聲速風洞主體結構示意

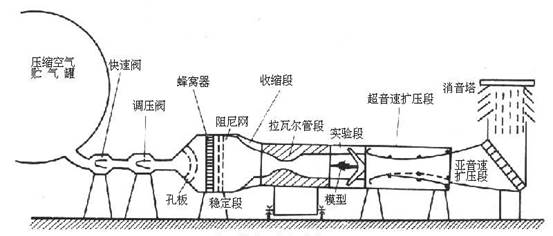

圖4 暫沖式超聲速風洞結構示意

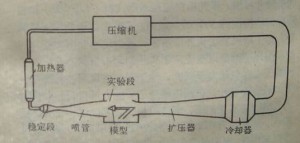

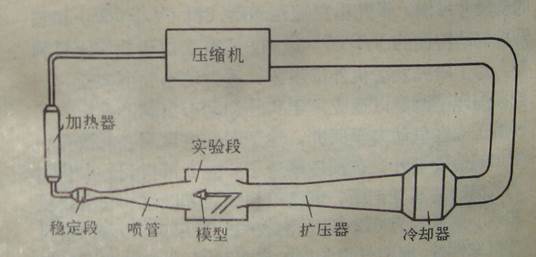

圖5 連續式超聲速風洞結構示意
當然,建造風洞(特別是大型風洞)是相當浩大的工程,它們的運行和維護也是要耗費相當龐大的資源。下面給出兩種風洞的實際布局圖,以期讓大家對風洞的規模有一些概念,它們分別是三聲速風洞(參見圖6)和暫沖式高超聲速風洞(參見圖7)

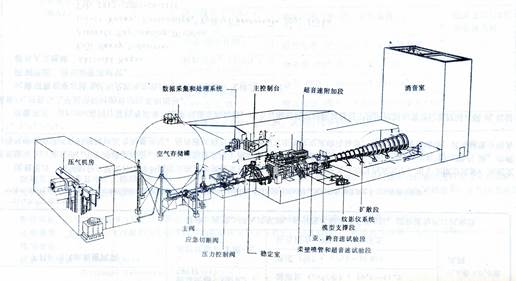

圖6 三聲速風洞的實際布局

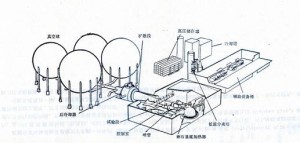

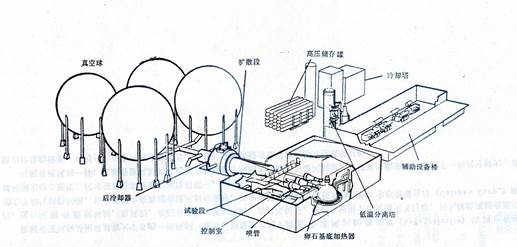

圖7 暫沖式高超聲速風洞的實際布局圖
風洞試驗的主要優點是:試驗條件易于控制,流動參數可以獨立改變,對靜止模型的測量方便而準確,試驗不受大氣環境變化的影響,與飛行試驗等其它氣動力學試驗相比較為價廉可靠。風洞試驗的缺點是:存在氣流邊界和模型支架的影響,難以滿足全部相似準則。上述第一個問題可以通過數據修正等方法來克服之,而第二個問題則是一百多年來實驗氣動力學家矢志努力的一個研究方向。
世界上第一座風洞是韋納姆和布朗寧于1871年在英國建造的,它是一個兩端開口的木箱,截面45.7厘米 45.7厘米,長3.05米。美國的萊特兄弟在他們成功地進行世界上第一次動力飛行之前,于1900年建造了一個截面為40.6厘米 40.6厘米、長1.8米的風洞,它的來流速度為40~56.3千米/小時。以后,許多國家相繼建造了不少較大尺寸的低速風洞,美國航天局(NASA)的埃姆斯研究中心(Ames)有一座全尺寸低速風洞,其最大實驗段截面的尺寸為24.4米 36.6米。隨著航空航天事業的發展,除了尺寸增大外,風洞實驗氣流的速度也在不斷地增加,1905年世界第一座超聲速風洞在德國建立,其實驗馬赫數可達1.5。1945年德國已擁有實驗段直徑約1米的超聲速風洞。到了上世紀50年代,美國建成的超聲速風洞實驗段截面的尺寸已達4.88米 4.88米。第二次世界大戰期間,為了研究火箭導彈,德國便開始建造高超聲速風洞,實驗段尺寸為1米 1米,馬赫數上限為10,但它是暫沖式的,不能連續運行。戰爭結束后,這座風洞被美國繳獲,美國仿制并作了適當修改后,一直到1961年才在阿諾德工程研究中心(AEDC)建成了最高馬赫數為12的高超聲速風洞。
這里需要提及的另一類風洞是激波風洞,它是由一個激波管和連接在其后面的噴管等風洞主要部件組成的。和普通的高超聲速風洞相比,激波風洞不僅能提供高速實驗氣流,而且可以使實驗氣流的溫度提高。按照氣動力學的術語,或者說,實驗氣流的“焓值”很高,所以激波風洞是一種高焓高速氣動實驗裝置,它還有一個優點是運行成本相對低廉。目前,激波風洞實驗已確立為一種標準的高超聲速實驗技術,在其中開展的實驗項目通常是傳熱、壓力、氣動力測量和流場顯示,特殊的測量項目有電子密度測量等。
大家知道,激波(也稱“沖擊波”)是氣體、液體或者固體介質中壓力、密度或溫度在波陣面上發生突躍變化的壓縮波,在超聲速流動、爆炸等過程中都會出現激波。激波管則是產生激波并利用激波壓縮實驗氣體以模擬所要求的工作條件的一種實驗裝置。它通常是一根兩端封閉的柱形長管,中間有一個膜片把長管隔成兩段,分別充以能滿足實驗?zāi)M要求的高壓驅動氣體(此段稱作“驅動段”)和低壓被驅動(實驗)氣體(此段稱作“被驅動段”)。膜片在高壓作用下破裂后,驅動氣體膨脹,產生向被驅動氣體中快速運動的激波(或者稱“主激波”),同時產生向驅動段傳播的膨脹波(或者稱“Taylor稀疏波”)。由于激波的壓縮作用,實驗氣體的參數(如壓力、溫度等)會發生相應的變化,從而得到符合模擬要求的工作條件。圖8給出膜片破裂后激波管中的氣體溫度、壓力的分布情況:A區中是被驅動段未被擾動的低壓氣體狀態;B區中是激波后方被壓縮的氣體狀態;C區中是膨脹波后方的氣體狀態;D區中是驅動段初始的高壓氣體狀態。通常把B區和C區的交界面稱作“中間面”(或者稱“接觸面”)。圖中箭頭指向相應波陣面的運動方向??梢钥吹?,隨著時間t的推移,激波陣面不斷向著被驅動段的末端運動;當激波到達被驅動段的末端時會被壁面反射回來。由于激波等波系的運動相當迅速,激波壓縮后形成的實驗氣體工作狀態只能在短暫時間(一般是毫秒即到微秒級)內保持不變。

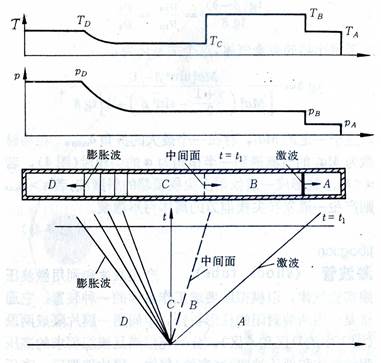

圖8 膜片破裂后激波管內氣體狀態
當需要在實驗氣流中放置模型時,一般是采用激波風洞來進行的。激波風洞是在激波管的被驅動段后面接上噴管、實驗段和真空段等風洞部件,并且在激波管和噴管之間再增加一個膜片(一般稱之為“第二膜片”)。其工作過程是:風洞啟動時,主膜片先破開,在實驗氣體中產生激波;當激波運動到噴管入口時第二膜片被沖開,被激波壓縮后的高溫高壓實驗氣體進入噴管被膨脹加速,再流入實驗段供試驗使用。激波風洞的名稱是赫茲伯格于1951年提出的,它的發展與中遠程導彈和航天器的發展緊密相關。早期的激波風洞采用“直通型”運行模式,即入射激波在噴管入口處不反射而直接通過噴管,因而試驗時間非常短,甚至不到1毫秒。由于直通型激波風洞難以應用,人們又發展了反射型激波風洞(參見圖9),只要適當選擇運行條件,通??梢垣@得5~25毫秒的試驗時間。由于試驗時間很短暫,人們也把激波風洞稱為“脈沖型”氣動實驗設備。

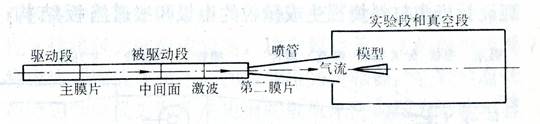

圖9 反射型式激波風洞工作原理示意圖
近年來,世界航天大國都投入了大量經費,致力提升激波風洞的運行指標和結構尺寸,以期盡可能地復現超高速飛行條件。這是因?yàn)槌咚倭鲃訒?dǎo)致空氣中分子的振動激發、解離、甚至電離,使得普通空氣變成一種不斷進行著熱化學反應的復雜介質。一般的高超聲速風洞只模擬馬赫數和雷諾數,實驗氣體的溫度相當?shù)牡拖?,從而無法形成發生上述化學反應的條件。而且,常規氣動實驗中的縮尺模型也無法提供化學反應的真實信息。所以“復現”飛行條件(即實驗氣體要具有實際飛行狀態下的來流速度、溫度、密度和氣體組分等)成為高超聲速地面實驗技術研究的目標。目前,國外發展了自由活塞驅動和加熱輕氣體驅動兩種方式來提高激波風洞實驗氣流的焓值。圖10給出了日本研發的自由活塞驅動風洞(HIEST)的示意,由于自由活塞不存在等速運動區間,所以穩定試驗時間非常有限(一般短于2毫秒),而且它的驅動技術復雜,因而運行成本較高。美國的卡爾斯潘研究中心(Calspan)則是利用加熱氫氣的方法發展了LENS系列(以前稱之LEG系列)激波風洞,圖11是LENS I和II高超聲速激波風洞的示意。其中LENS II的噴管直徑為1.55米,氣流馬赫數為6和7,試驗時間為18~30毫秒。但是,它需要的驅動氣體量十分巨大,不僅運行成本極高而且大量氫氣的貯存、運輸、加熱和排放等存在諸多安全因素,這些問題大大限制了進一步增大風洞實驗段尺寸以提高風洞性能的可能性。

圖10 日本的自由活塞驅動激波風洞HIEST示意圖

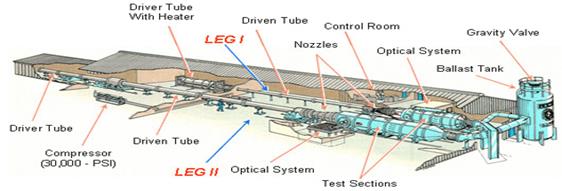

圖11 美國的加熱輕氣體驅動激波風洞LEG(LENS)示意圖
JF12激波風洞的“身長”有265米,這樣就使其能夠提供更長的實驗時間。一般而言,超聲速燃燒發動機需要的試驗時間至少需要60到70毫秒,目前國外的相關風洞大約為30毫秒,而JF12已經能達到100毫秒。JF12風洞噴管直徑可達2.5米,實驗艙直徑3.5米,實驗氣流的速度最高可達馬赫 9,溫度可達3000攝氏度左右。這些參數都明顯優于國外的同類風洞。之所以能達到這樣高的指標,其中的關鍵是它采用了中科院力學所俞鴻儒院士創新發展的一種先進驅動技術——爆轟驅動。圖12是在中國科學院力學研究所的錢學森工程科學基地建成的JF12爆轟驅動高焓激波風洞。這張照片是從風洞的中部向上游看去的,依次為爆轟驅動段、被驅動段、噴管段、試驗段及真空段。

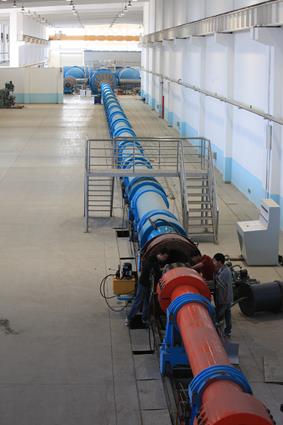

圖12 JF12爆轟驅動高焓激波風洞部分(紅色部分為爆轟驅動段)
?正如氣動力學大師莊逢甘院士在生前所說的那樣,風洞是飛行器的搖籃,它代表著一個國家的基礎研究能力。 JF12高超聲速激波風洞的研制成功,表明了我國在高溫高速氣動力學的基礎實驗裝備和基本試驗技術的研究方面已經邁入了國際先進行列。
(王柏懿撰文)
