2015年12月25日怎樣才能確保海洋平臺結構健康？
——談?wù)劷Y(jié)構健康監測技術及其方法的研究 ？
吳永禮
（中國科學院力學研究所，北京100190）
結構健康監測技術是對結構物進行實時、無損和全面的損傷評估技術。它是利用實測的結構物動力響應信號，提取結構本身的參數或與結構本身參數相關的指標，并由此推斷結構損傷情況。它是傳統結構動力學的逆問題，屬傳感器技術、結構動力學、信號處理技術、概率統計、神經網絡等交叉領域。 Housner等人將結構健康監測定義為一種從營運狀態的結構中獲取并處理數據，評估結構的主要性能指標(如可靠性、耐久性等)的有效方法。健康診斷基本目標是由實測信號識別結構損傷。關于結構損傷識別的目標，Sohn 和Farrar人提出損傷識別的5個層次: 識別結構中是否有損傷產生，確定損傷位置，識別損傷類型，量化損傷的嚴重程度，確定結構物的剩余壽命。目前的損傷識別研究中能達到第三、四、五層次的較少。本文首先介紹海洋平臺進行結構健康監測的必要性，然后給出海洋平臺結構健康監測的現狀以及所面臨的主要問題。
1 海洋平臺結構健康監測的必要性
1.1結構損傷帶來的巨大災難和損失
1967年Sedco135型半潛式三角型平臺在進行采油作業時，其尾部的水平撐桿破壞。
同年5月，在美國墨西哥灣，Rangerl號自升式鉆井平臺后腿柱破壞失效，致使平臺失去平衡，甲板傾斜墜落，并使前腿彎折屈曲而導致整座平臺最終完全破壞。
1980年3月，北海的一座生活供應平臺A.L.elland號撐桿處的水聲器支座萌生的疲勞裂紋發生擴展，致使撐桿折斷破壞，并導致與所支撐的承重腿柱相連的其它五根撐桿也因過載而破壞，隨后承重腿柱失穩，平臺失去平衡，幾十分鐘后平臺全部傾覆，123人喪生，造成巨大的經濟損失。
1982年，加拿大“海洋探索者”號(Oceean Ranger)半潛式平臺沉沒，死亡84人。
2001年，當時世界上最大的半浮動式海上油井平臺，巴西P-36號平臺沉入大西洋底（見圖1）。該平臺耗資3.6億美元，僅事故造成的油井停產就使巴西每天損失300多萬美元，該平臺的沉沒不僅給巴西造成了巨大的經濟損失，還帶來了環境污染問題。
![M)U[TQ]JZ{T0432CAWD~7`D](/blog/uploads/sites/29/2015/12/MUTQJZT0432CAWD7D.png)

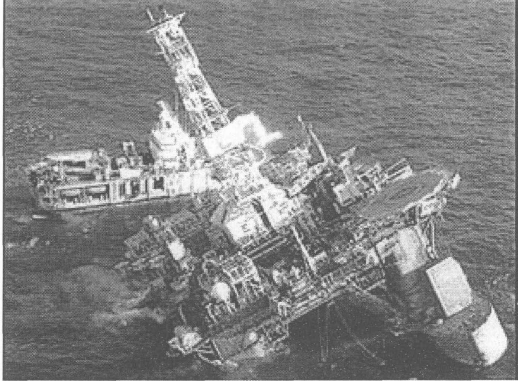

圖1 巴西P-36號平臺沉入大海
2005年3月15日，巴西Roneador油田(離巴西120km，水深1350m，儲量30億桶)采油平臺因天然氣泄漏，發生三次爆炸，雖經現場26艘船多日施救，但在3月20晚上9點30分翻轉90 ，沉人海底，造成11人死亡的重大事故。該平臺是1994年建造，于1999年10月耗資3.56億美元改建21口井的采油平臺，2000年5月投產。2005年事故發生時才投產6口井，每天產油8.4萬桶、天然氣130萬方。

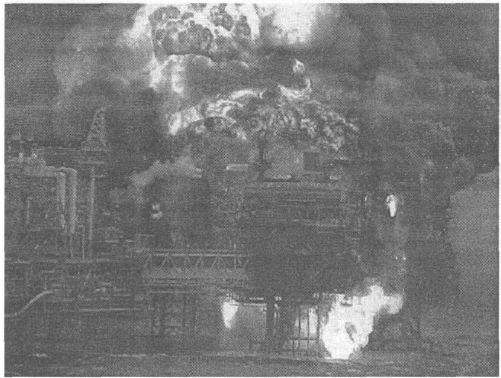

圖2 印度海洋平臺發生火災
我國于1966年12月底成功地在渤海灣安裝了第一座導管架平臺。雖然從那時算起，我國海洋平臺發展史不過僅30多年，然而事故也不少。比如：1969年我國“渤海2號”平臺被海冰推倒，并使1號平臺嚴重受損，造成直接經濟損失2000多萬元；1974年海冰推倒了“渤海4號”平臺的烽火臺；我國從日本進口的“渤海2號”自升式平臺，1979年在渤海灣傾覆沉沒，死亡72人；;我國“爪哇?！?span style="font-family: Times New Roman">(Glomar Java sea)鉆井船，1983年在南海的鶯歌海海域沉沒，死亡81人。除此之外，多個平臺在風浪、海流和地震作用下產生過劇烈的振動。
1.2 海洋平臺結構健康監測的必要性
海洋平臺作為海上油田開發的主要設備，其投資占到了海洋石油開采總投資的70%左右，一旦發生事故，不僅會帶來重大的經濟損失和人身傷亡，而且還會帶來不良的社會政治影響和惡劣的生態環境效應。其目前所面臨的問題主要有:
海洋平臺重量大而其結構復雜，長周期在苛刻的腐蝕性環境條件下使用的大型工程結構物，其水下部分結構長期受到海水及海生物的侵蝕、凍融損壞、堿集料反應和化學物質侵襲、地基沖刷等環境載荷的作用，使得結構的承載力會隨著時間推移而降低。特別是鋼結構腐蝕損害而引起的平臺耐久性問題，已成為一個突出的災害性問題;
海嘯、臺風、過往船只撞擊海洋平臺、火災、天然氣泄漏發生爆炸等偶然事件時有發生，極大威脅著平臺的正常使用和耐久性;
半潛式平臺的浮體與柱、柱與甲板連接處，張力腿平臺的浮體與柱、張力腿與浮體連接處以及支撐半潛式、張力腿甲板的剛架結構均是受力極大的危險區域，如果結構不連續、加工或焊接上的缺陷，易形成應力集中，焊接殘余應力也會造成材料的局部塑性變形，這樣在交變載荷、海水腐蝕等作用下，接頭的高應力危險區將會發生疲勞裂紋，并逐漸擴大而導致整個節點的破壞。另外，由于平臺所采用的材料往往含有微小的缺陷，在循環荷載作用下，這些微缺陷(微裂紋和微孔洞)會“成核”、發展及合并形成損傷，并逐步在材料中形成宏觀裂紋。疲勞損傷是平臺設計中的核心問題，已經發生不少海洋平臺由于結構連接節點處出現疲勞破壞而引起垮塌的案例。早期疲勞損傷往往不易被監測到，但其帶來的后果是災難性的。
考慮到安全、環保和經濟效益等各方面的因素:一方面不可能大量地拆除舊平臺而改建新平臺; 另一方面，人們還缺乏一整套有效的平臺監測和管理系統，幫助管理者維護平臺。
隨著石油開采向海洋發展，海洋平臺的數量成倍增加，合適的設計方法確保結構能夠抵抗住不可預測的載荷造成的損傷，但是損傷在海洋平臺結構的服役期間是不可避免的。確保人的生命安全和減少財產損失的唯一方法是：診斷出結構的損傷，并能及時進行修復。由此可見，提高海洋平臺結構及設備的可靠性，確保海洋作業安全的問題日益突出，新平臺的質量評價、舊平臺的殘余壽命估計和在役平臺的結構安全保證將成為日益突出的問題，海洋平臺結構的健康監測與損傷診斷已成為刻不容緩的重要課題，而且，這一技術的發展將帶動陸地重大工程結構健康監測技術的發展和應用，具有廣闊的應用前景。
2. 海洋平臺結構健康監測技術的研究現狀
關于海洋平臺結構健康檢測的研究開始于20世紀70年代，但到目前為止研究工作還開展得不多，采用的方法也各異，可以分為“局部損傷檢測法”和基于振動的“整體損傷探測法”，而基于振動的平臺結構健康監測是目前研究的熱點。海洋平臺結構實時自動化監測技術通過監測數據的實時采集、處理、分析，確定平臺的安全狀態，具有快捷、省時、精度高、實時控制等優點受到越來越多的重視。海洋平臺監測系統主要包括海洋環境載荷自動監測系統、平臺損傷、位移監測系統以及平臺陰極保護監測系統等。下面介紹與海洋平臺結構健康監測相關的一些新技術的發展?fàn)顩r。
2.1環境載荷的監測
國內外對環境載荷的監測研究較多，也已經逐漸成熟。英國Saab海洋電子儀器公司最近研制的一種非介入式傳感器VeRada，可以監測海上裝置附近的波浪和水面高度，精度達到
