納微系統中表面效應的物理力學研究(2)
正如前文所述,與宏觀的機械系統有所不同,納微系統具有小尺度的特點,導致它們擁有很大的“比表面積”,表面界面效應在納微系統中起著重要的作用。而傳統的宏觀連續介質力學對這類問題研究不足,因此嚴重地制約著納微系統產業的發展。趙亞溥研究團隊緊密結合國家在納微技術領域的重大需求和力學學科的國際學術前沿,選擇下列納微制造產業界廣泛關注的共性問題開展了有成效研究工作:電彈性毛細動力學,分子間力所引起的吸合、黏附,表面應力的起源及其在相關器件中的應用等。通過十余年的努力與積累,他們?nèi)〉昧巳舾删哂性瓌?chuàng)性的成果,對于納微系統的相關力學設計提供了重要參考,引領和推動了納微系統表面力學行為及相關領域的研究和發展。本文將從四個方面對他們的研究成果做簡要的說明,這里介紹其中的第二方面:考慮分子間力的吸合動力學集總方程的建立。 吸合動力學集總方程
由于納微系統的特征尺度在納米至微米量級,這類物體的比表面積大大增加。所謂的“比表面積”是指單位體積的表面積數。我們不妨來計算一下:對于一個邊長為1毫米的立方體,它的比表面積為6毫米2/1毫米3=6/毫米;對于一個邊長為1微米的立方體,它的比表面積則為6微米2/1微米3=6000/毫米。它們盡然相差了1000倍!如果這個物體是邊長為1納米的立方體,那它的比表面積便是6000000/毫米了。這樣就不難理解,為什么科學家總是說,在納微系統中表面效應是十分重要的。所以,從力學角度而言,表面力就是必須考慮的因素。在宏觀情況中,力學家一般只是計及體積力(例如重力)而忽略表面力。當然,在研究毛細現象時例外,此時人們在考察十分薄的一層液體的運動。由于體積力和表面力分別和特征尺寸的三次方和二次方成正比,因此,在宏觀尺度中體積力占支配地位,而在微尺度下則是表面力占支配地位(參見圖2.1)。

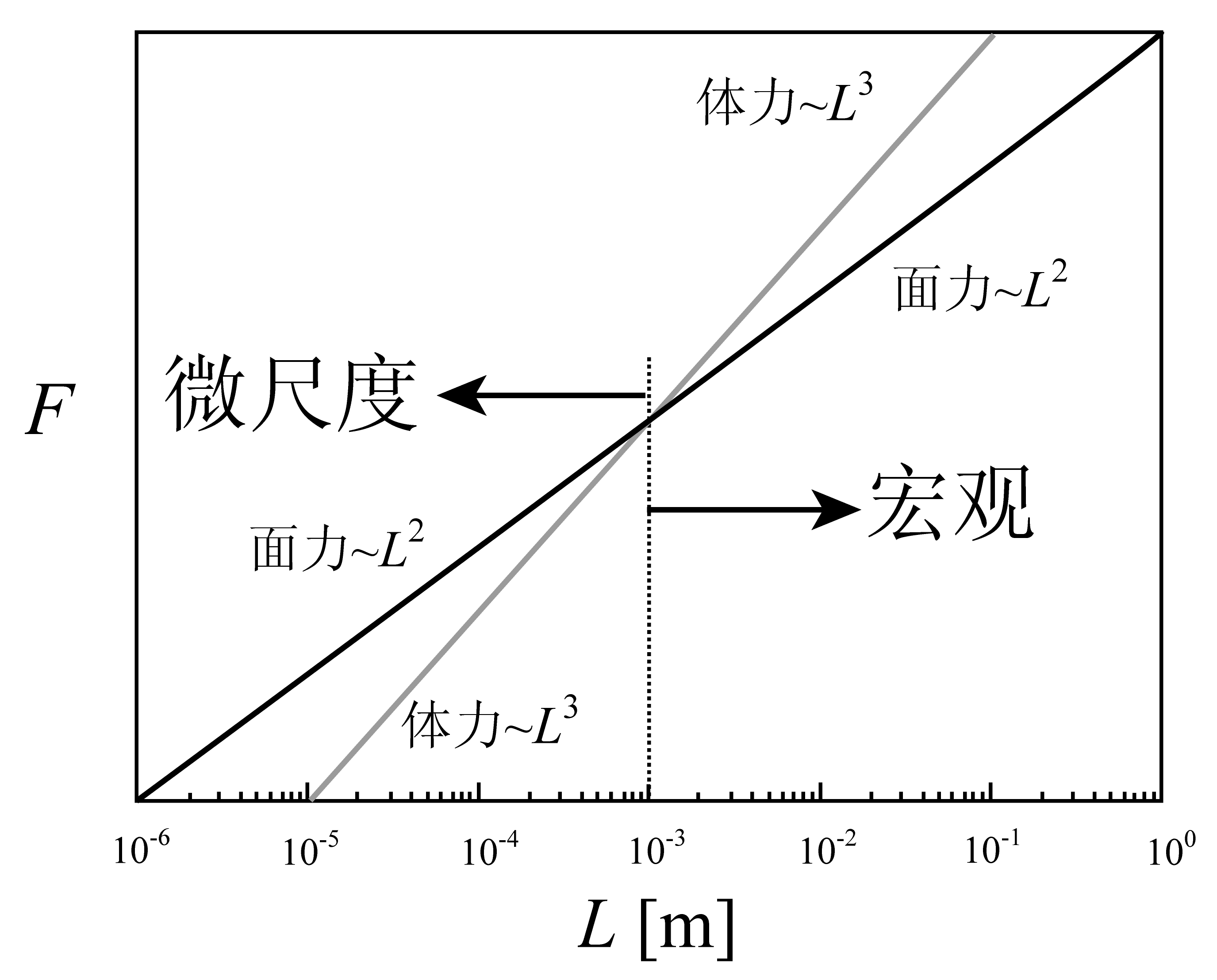

圖2.1 體積力和表面力的標度關系(其中,F(xiàn)為作用力,L為物體特征尺度)
這些表面力就是分子間作用力。一般而言,它們有吸引類和排斥類兩大類,這里不一一 細談,但我們應當知道:在尺度縮小的過程中,并非所有的現象都隨著尺度按照比例縮小。由于分子間作用力(表面力)不可忽略,會產生一些有趣的問題,例如材料將由于分子間的范德華(van der Waals)吸引力而黏附在一起。所以,分子間作用力是研究納微米尺度的表面(界面)物理力學的出發點。而且我們可以告訴大家:范德華(van der Waals)力和卡西米爾(Casimir)力在納微系統中作用顯著。它們都是吸引類的,本質上都是和電磁場的波動效應有關,分別與距離的3次方和4次方成反比。 讓我們先來看看范德華(van der Waals)力吧!它是分子間存在的一種弱相互作用力但具有普遍存在性。圖2.2比較了微機械中幾種常見引力的比較,其中作用力F的單位是微牛( n),而距離d的單位是納米。

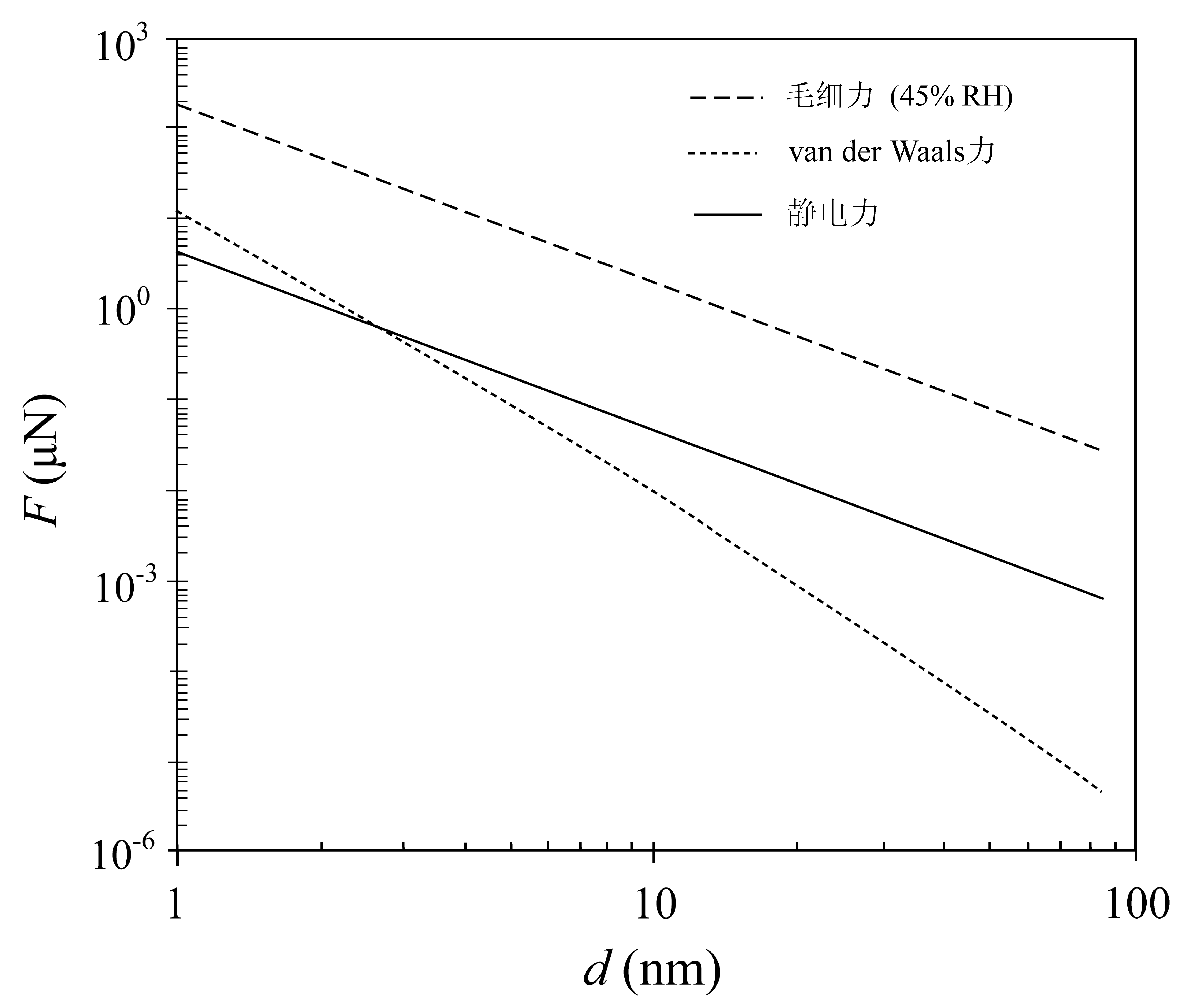

圖2.2 微機械中作用在每平方微米面積上的幾種引力的比較

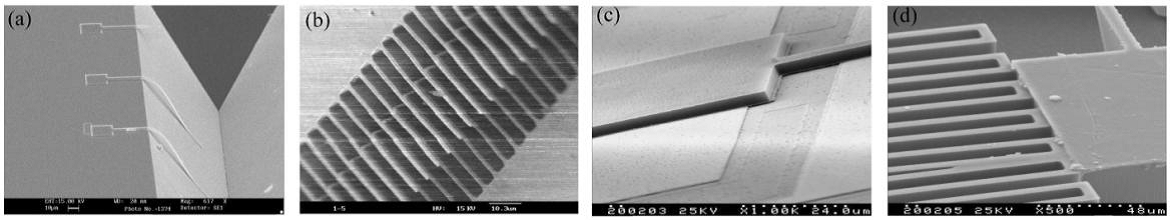

科學家發現,范德華(van der Waals)力在黏著、吸附、潤滑等過程中占有重要地位,而且在微尺度下,由分子間力所引起的界面黏附是納微系統的重要失效模式。這里,所謂的“黏附”是指異種材料間由于分子間力而產生的結合。圖2.3是趙亞溥課題組所獲得的微機電結構黏附失效的掃描電鏡圖片,其中圖2.3(a)表示的是在制備微懸臂梁時,它在發生大變形后黏附在基底上。圖2.3(b)表示的是梳齒結構的黏附。圖2.3(c)為制備射頻(RF)微器件時的界面黏附失效。圖2.3(d)則是質量塊和彈簧結構的黏附失效。這些圖片已成為經常被該領域?qū)W術界所引用的標志性圖片之一。不僅國外作者在論文中引用,中科院院士溫詩鑄在其撰寫的三部專著《界面科學與技術》(清華大學出版社,2011)、《納米摩擦學》(科學出版社,2013)和《界面力學》(清華大學出版社,2013)中,均重點引用了這些圖片。


圖2.3 幾種微結構黏附失效的SEM圖片
黏附是納微系統中最主要的失效模式。從能量上看,它是微結構和基底的界面黏附能和彈性應變能之間的競爭,彈性應變能起彈性回復的角色。圖2.4示出一端固支的懸臂梁在黏附力作用下的兩種變形情況:對于長梁結構,其變形為S型;對于短梁情況,其變形為弧型。當黏附能大于彈性應變能時,微結構將發生黏附,從而引起結構失效。所以,人們引入一個無量綱參數——剝離數,其物理意義為微懸臂梁的撓曲彈性應變能與黏附能的比值。當剝離數大于1時,彈性能大于黏附能,微梁便可以憑借彈性能而與基底產生剝離,此時黏附失效便不會發生。
(a)
(b)

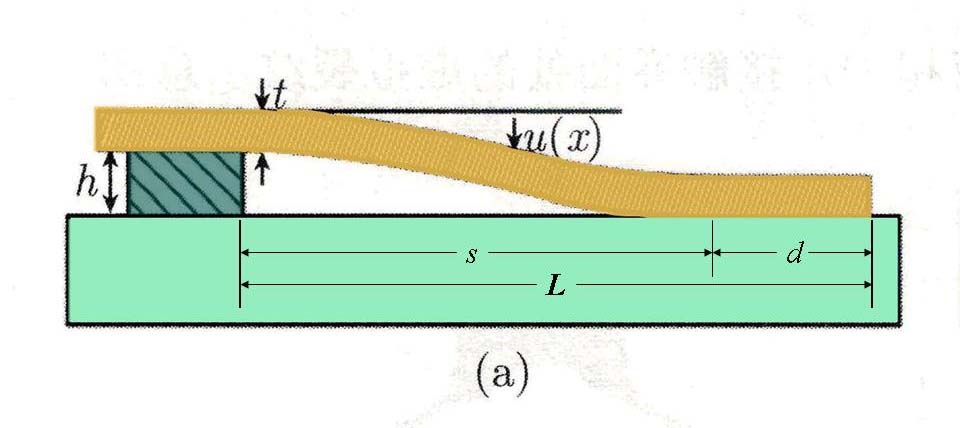

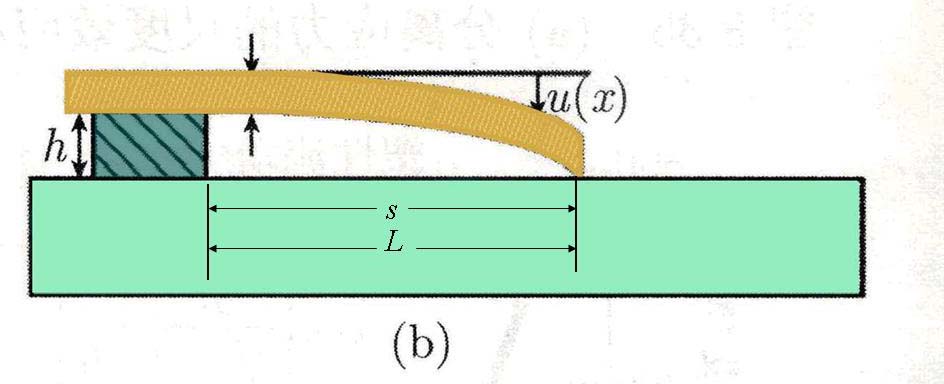

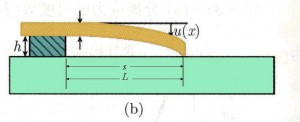

圖2.4 懸臂梁在黏附力作用下的變形情況:(a)S型;(2)弧型
總之,在系統微型化過程中,黏附失效將成為制約其加工和應用的主要障礙之一。特別是在致動器運行中,黏附磨損是導致失效的重要因素。圖2.5也是一張掃描電鏡圖片,示出了一個微馬達的驅動軸和軸孔之間發生黏附磨損的情況。由于分子間的相互作用力,接觸面上發生了黏附,從而產生了摩擦并造成了接觸面上材料的塑性變形。這種情況和宏觀尺度下情況完全不同,摩擦力并不是由于載荷的正壓力所產生的,在零外載下也可以由于黏附相互作用而產生。所以,黏附成為納微機械系統設計中,必須認真考慮的問題。

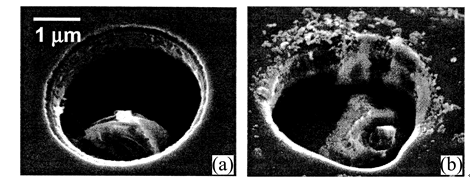

圖2.5 微馬達軸孔發生黏附磨損的SEM圖片完好的軸孔;(b)發生黏附磨損的軸孔
趙亞溥課題組對納微尺度彈塑性黏附接觸力學進行了廣泛系統的探討,建設了多場耦合和實時在位的多尺度黏附動力學實驗平臺,取得了一系列有價值的研究成果。例如,分形粗糙表面的塑性黏附接觸模型,生物黏附的物理力學機制,毛細凝聚對黏附滯后的影響,等等。 下面再簡要介紹趙亞溥課題組在納微系統吸合動力學研究方面取得的進展,它是黏附接觸力學的引伸。這里,先從一個實驗講起。1967年,科學家在研究諧振柵晶體管時,所利用的驅動機理是懸臂梁在靜電力作用下與基底發生的吸合(參見圖2.6)。其實,這個諧振柵晶體管就是微機電系統(MEMS)的一種雛形。

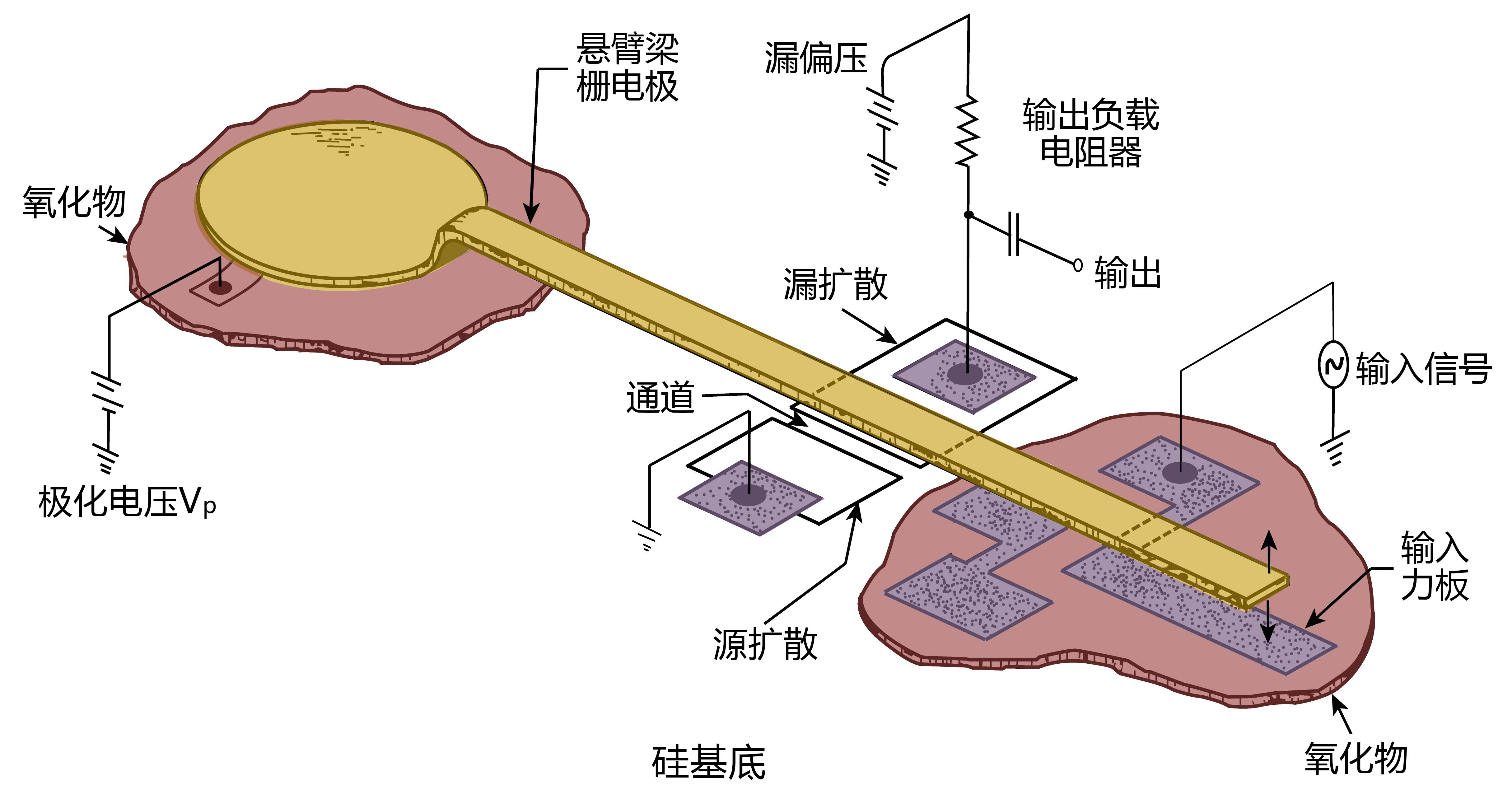

圖2.6 諧振柵晶體管中的懸臂梁在靜電力作用下發生吸合
現在的各類納微尺度靜電致動器(微開關)中,廣泛應用圖2.7所示的微懸臂梁和兩端固支微梁。它們會在靜電力和表面力的共同作用下發生吸合,按照力學術語來說,吸合是平行板彈性結構在靜電驅動過程中的鞍結分岔或突跳失穩。作為科普短文,我們不去細致探究這種分岔行為的內涵,只要知道吸合是與微結構的穩定性相關的一種現象就可以了。

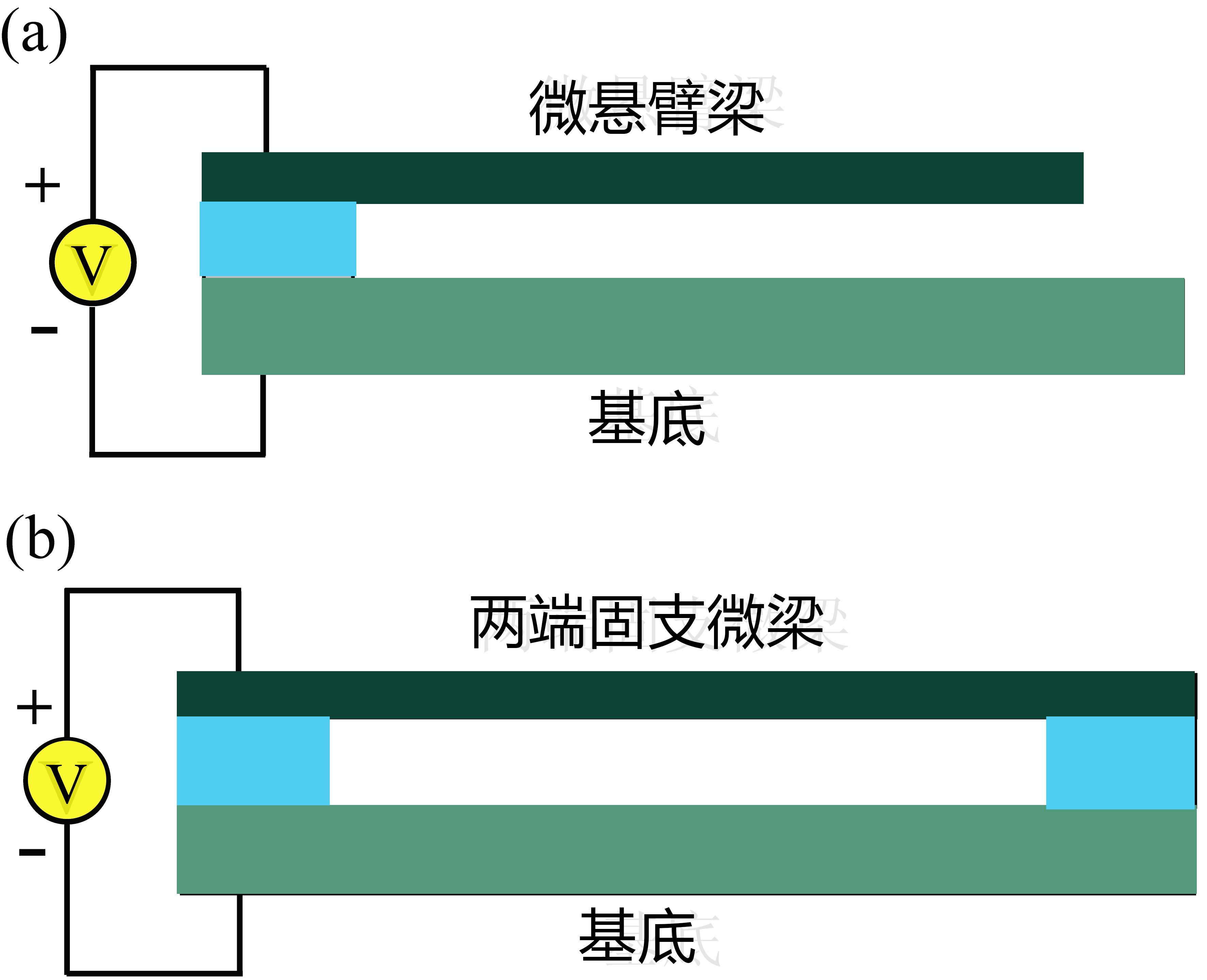

圖2.7 常用的微開關結構示意:(a)懸臂梁;(b)固支梁
趙亞溥課題組為了研究吸合現象,采用了所謂的“集總模型”(參見圖2.8),由線性彈簧、質量塊和平板電容構成。但他們在吸合方程中計入了軸向伸長、邊緣電場和殘余應力等綜合效應,率先引進了前人沒有考慮過的范德華(van der Waals)力和卡西米爾(Casimir)力。他們不僅給出了動力學穩定性的相圖和周期軌道,而且提出了四個無量綱控制參數,從而在更深層次上解釋了納微系統的吸合機理。此外,他們提出:當所施加的靜電力為零時,微致動器在分子間力作用下仍發生吸合,而且運用Galerkin方法給出了此時發生吸合的有效長度——分離長度的解析表達式。此種解答形式被國外學者評價為“優雅、巧妙地”描繪了微懸臂梁的變形。“分離長度”是微結構的一個重要的臨界尺度,一旦被提出后便得到了諸多國際著名學者的關注與跟進,并將分離長度評價為“MEMS/NEMS 的一個基本設計參數”。

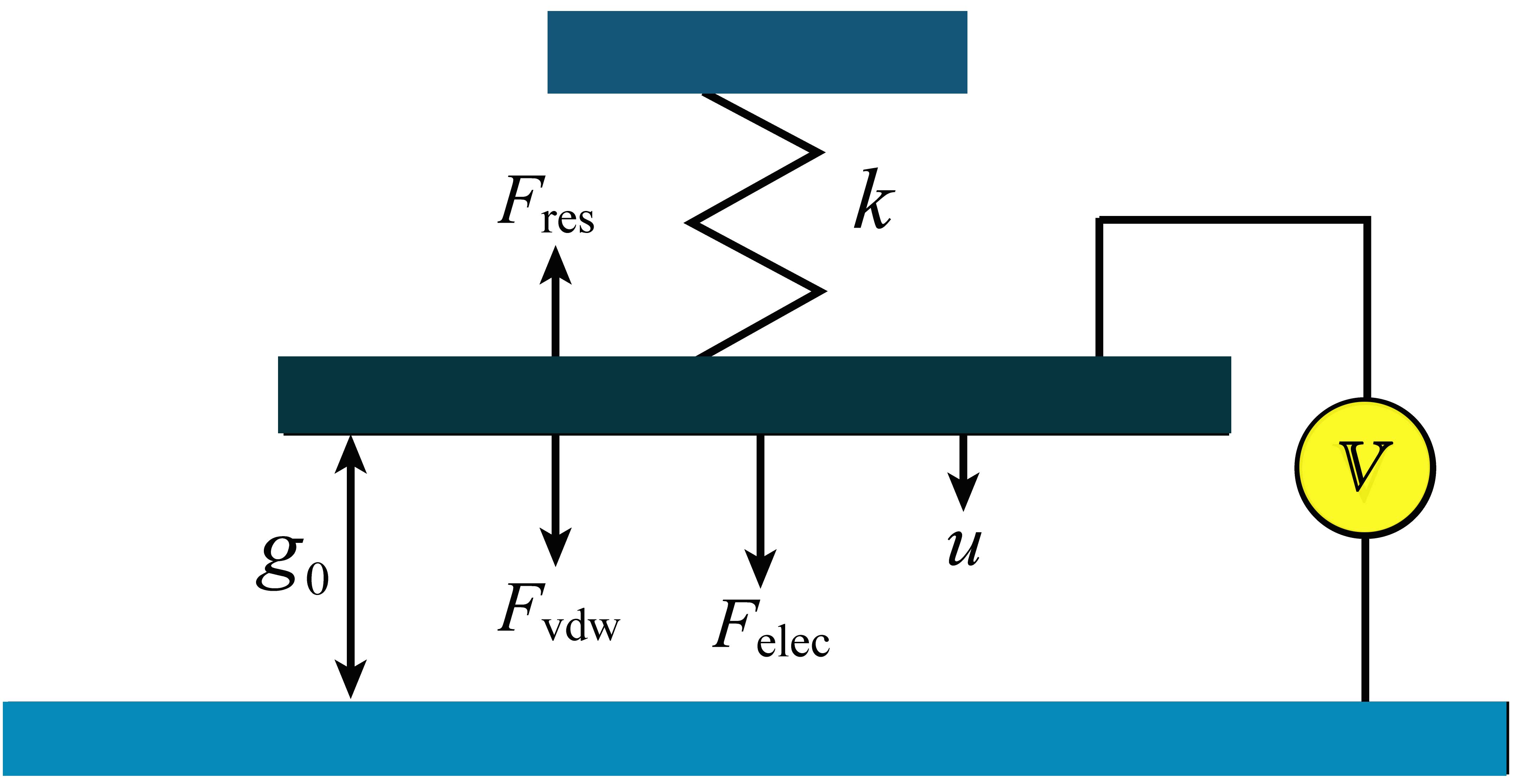

圖2.8 計及分子間作用力的 一維集總模型
可以說,趙亞溥研究團隊有關分子間力在吸合、黏附方面的研究成果激發了該國際領域研究的熱潮。這個團隊是分子間力誘導吸合和黏附動力學研究國際上最有影響的研究組之一。 有興趣的讀者可以通過趙亞溥研究員撰寫的兩部學術專著,對這個獎項的科學內涵獲得更全面的了解。
