編者按：中國科學院力學研究所研究員周家漢于2014年在中科院“科普論壇”上宣講了《軌道交通建設與文物保護》報告。該報告經作者整理后又登載于2015年正式出版《科學在這里——“科普論壇”報告選集（第二輯）》中。承蒙作者盛意，本刊在此刊發，以饗讀者。

軌道交通建設與文物保護 周家漢

1振動對文物影響問題的提出 振動是自然界常見的一種物理現象，現代社會的生產活動和現代人們的生活活動都在產生振動，如軌道交通運行、爆破、振動沖擊強夯加固地基、錘擊破碎加工石料等。人們一方面要利用可能產生振動作用的功效，同時又在受到振動的傷害，如乘坐汽車跑的快了，卻要遭受汽車顛簸振動的危害。在能高效達到一定施工目的同時，振動可能危及相鄰近建筑物的安全和影響人們的正常生活。《中華人民共和國環境保護法》明確定義振動是一種公害。因此防止震動造成損害是許多工程建設設計和施工中要關心的重要問題。爆破作業的有害效應之一是爆破振動對周圍環境的影響；軌道交通振動更是一種經常發生在我們身邊的振動現象。 我國歷史悠久，文物建筑和古跡特別多，為保護文物藝術寶庫，國家于1982年就頒布了“文物保護法”。對于我國許多重要的古建筑、名勝古跡，國家先后確定了一批國家級和省級重點文物保護單位。隨著國家經濟建設的發展，一些現代社會活動對文物保護的負面影響也相應出現。 古建筑物或是重要的文物古跡，特別是古塔類建筑物由于它們的建筑年代久遠，有的數百年，有的上千年，甚至更長的。它們經歷了無數自然災害的襲擊或人為的傷害，或多或少都存在著這樣那樣不同程度的損害和破壞。它們的現狀難于用現代力學給于準確的描述和評價。一方面我們從古代建筑看到了我們祖先的睿智、高超的建筑藝術和施工質量，同時又不得不承認當時認知的局限性，有限的生產能力和材料品種，或是結構設計不合理，使得有的建筑物基礎承載能力不夠，不少建筑就難于保存到現在。由于累積的傷害，嚴重降低了它們抵抗自然災害和現代社會活動帶來的干擾的能力。因此，專門研究確定它們可以承受的振動安全控制值是十分必要的。 八十年代初，洛陽市想在龍門石窟東邊3公里處建設一個年產120萬噸的石灰石礦山。礦山建設和生產都要進行爆破作業，爆破時總有一部分炸藥的能量引起爆破作業地界附近地面的振動，盡管3公里外的爆破在龍門石窟區產生的振動量值很小，但是這樣大小的振動若長期地存在，就會對早已遭受風水剝蝕的石窟文物的保護極為不利。龍門石窟文物已存在一千多年了，我們希望他們還能保存下去，一千年，兩千年。為了保護龍門石窟文物，即使是具有很高品位的礦山資源，我們也只能優先選擇保護好文物，放棄礦山開采。 同樣，為了保護好龍門石窟文物，鐵路也要讓道。在修建焦枝鐵路復線，確定洛陽龍門段選線方案時，當時任國務院副總理的鄒家華同志曾指示說：鐵路要建設，文物要保護。鐵路列車運行振動是存在的。鐵路振動有多大，鐵路要外移，移多遠合適要進行科學論證。經過實地監測鐵路列車運行振動和分析研究，1992年在國家發改委評價焦枝鐵路復線選線方案時，提出以龍門石窟區的地脈動為標準，讓焦枝鐵路復線東移700m，為龍門石窟在2000年一次申報世界文化遺產成功，奠定了必要的基礎條件。 因此我們認為，對古建筑的振動安全標準原則上應是以回避現代社會活動的干擾影響確定一個保護范圍，依據科學分析給出有足夠安全性的振動約束值。
2發展軌道交通是解決城市交通擁堵的根本出路

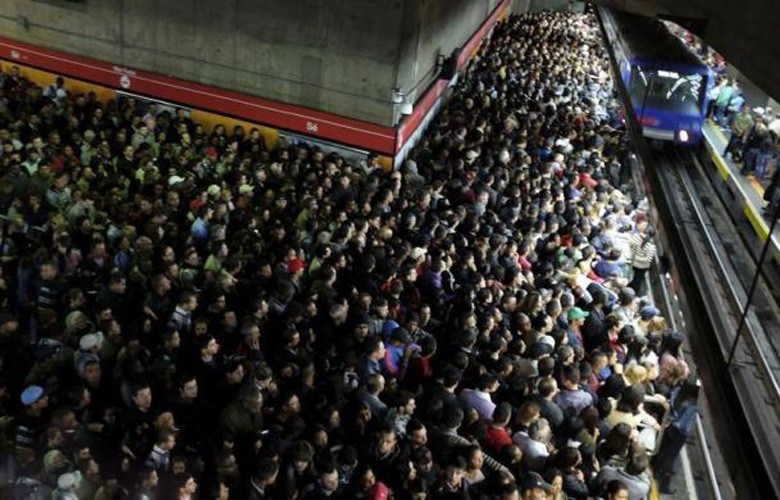

圖1 北京地鐵擁堵狀況

隨著經濟發展和城市化進程的不斷加快，世界各國在不同程度上都出現了城市的交通擁堵問題。近年來，對于中國的諸多大都市而言，交通擁堵已成為困擾政府、困擾市民的一個嚴重問題。如何解決城市的交通問題呢？人們普遍認同的一種途徑是：優先發展以軌道交通為骨干的城市公共交通系統。解決交通擁堵問題的根本出路也在于建設完善的公共交通體系，其中構建比較完整的軌道交通網絡是基礎。所以，發展軌道交通是北京等大都市的公共交通體系建設的重中之重。因?yàn)檐壍澜煌ň哂羞\(yùn)量大、速度快、安全、準點的特點，而且可以保護環境、節約能源和土地資源。只有中國高速鐵路網的建成才能滿足春節人們回家團聚的運輸高峰需求，只有建設城市軌道交通網才能解決上下班時段的擁堵狀況。目前，城市軌道交通已構成北京、上海等城市公交系統的重要組成部分。這點不難用下列數據來說明：2010年9月22日至24日，北京地鐵8條運營線路共運送乘客1290萬人次，平均425萬人次/天；而在22日一天內，日運送乘客達到660萬人次。2012年2月25日網上報道，北京城鐵每天載客量已超過700萬人次。4月30日北京有６條線路每天客運量超過100萬人次，其中１號線客運量超過160萬人次、２號線超過150萬人次、４號線超過120萬人次。因此，建設更多的快速軌道交通勢在必行。仍以北京為例，2015年北京將建成18條軌道交通線路，構建成總長561公里的路網。屆時，北京將超過紐約，成為世界上地鐵長度最長的城市。
3 發展軌道交通和文物保護的矛盾 發展城市軌道交通，在中國，并非只是北京幾個大城市的需求。有報告統計說，中國已有36個城市上報城市軌道交通建設規劃，截至目前（2010年3月），中國已有33個城市正在籌備建設城市軌道交通，其中28個城市的軌道交通建設規劃已經獲得國務院的批復，包括古都西安、南京等。江蘇，現在只有南京開通了地鐵，蘇州、無錫正在修建地鐵，而常州、南通、鎮江、揚州、徐州等蘇南、蘇北的重鎮，都在規劃未來的地下鐵軌。有人這樣說，"沒有地鐵的城市是一個不完整的城市" 然而，軌道交通建設在解決城市交通擁堵問題的同時也帶來文物保護等一系列新的環境保護問題。眾所周知，北京、西安這些歷史文化名城有很多很多的文物建筑和歷史遺跡需要保護。因此，規劃好城市發展的未來、建設好現代新城、展現好古代文明，是北京、西安等文明古城發展所面對的共同課題，其中一個重要方面是解決好軌道交通建設和文物保護之間的矛盾。

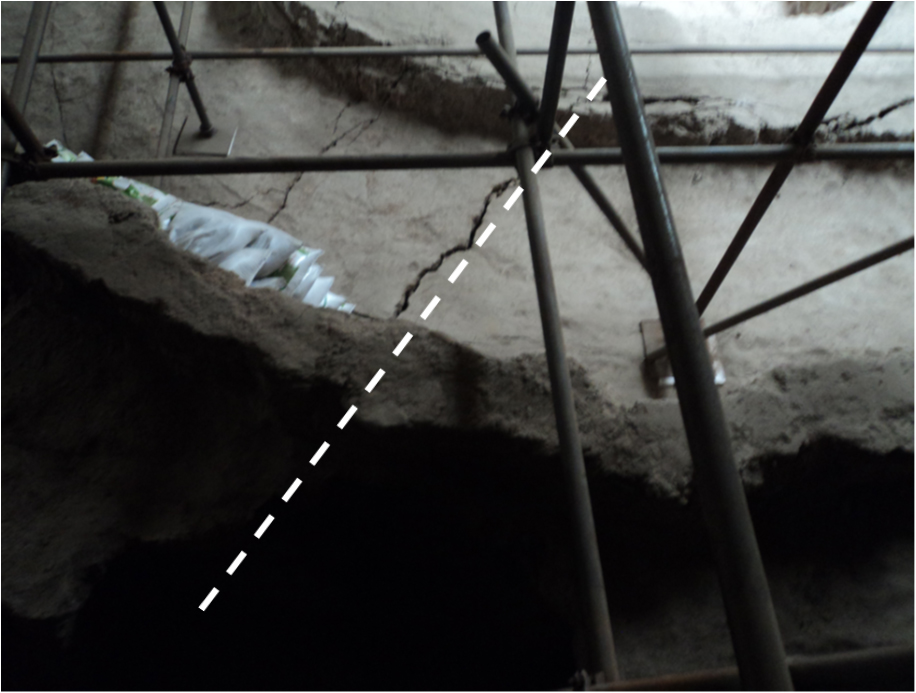

圖2 夏家店文化遺址地面開裂狀況

有報道說，在捷克一條繁忙的公路、軌道交通線附近，有一座古建筑因振動而產生裂縫，裂縫不斷擴大導致古教堂的倒塌。而在北京，亦有多處文物受地鐵運營列車振動的影響，有墻體開裂、損壞的現象。據有關媒體報道，國家文物局公布了全國人大常委會執法檢查組關于檢查《中華人民共和國文物保護法》實施情況的報告，近30年來全國消失的4萬多處不可移動文物中，有一半以上毀于各類建設活動（參見2012年8月12日《北京晨報》）。對此種情況，人們痛心地說到：文物消失多毀于“建”！ 內蒙赤峰二道井子遺址為青銅時代遺址，屬于距今４０００至３５００年前的夏家店下層文化?？脊虐l(fā)現部落村莊遺址城墻、環壕、院落、房屋等聚落要素，布局井然有序。這一文化是內蒙古最早進入青銅時代的考古學文化遺存，與中原文化存在著密切的聯系，在探索中國文明起源與草原文化發展脈絡方面，具有不可替代的學術地位。該遺址是迄今為止所發掘保存最為完整的夏家店文化遺址，也是東亞地區保存最好的土質城堡。2009年被中國社會科學院評為“2009年全國六大考古新發現”，被國家文物局評為“2009年全國十大考古新發現”。2009年9月，國家文物局組織專家進行論證，明確將該遺址列為全國重點文物保護單位，并要求高速公路對原方案進行調整，對采取繞行還是隧道下穿方案進行研究和保護措施的分析、論證與評估。專家評審意見認為采用隧洞方案，遺址保護不確定因素多，沒有把握，擔心多于可靠，建議采用繞道方案?？上В?010年初，國家有關部門批復原則同意高速公路以隧道下穿方式通過遺址。三年后，筆者在遺址地面看到有伸進手指寬的縱向貫穿性裂縫。 3.1 軌道交通列車振動的特點 我們知道，和地震、爆破作業一樣，軌道交通運營總有一部分能量會傳遞到鄰近地層中，導致地面振動，過強的振動將導致文物的損壞。 和地震、爆破等產生的振動相比較，軌道交通導致的振動有如下特點：（1）軌道交通導致的振動作用是長期存在的；（2）軌道交通導致的振動是重復、反復發生的；（3）軌道交通振動是一種微振動，其作用時間很長。盡管人們已采取了多種減震隔振措施，其振動能量仍能導致臨近地面的振動，從而形成建筑物的響應振動。此外，在軌道上運行的列車的振動還可能導致（或是加速）地鐵軌道周邊地層基礎的下沉（或者說，不均勻下沉），從而引起地面建筑墻體裂縫，造成局部損壞。不少國家都把振動列為典型公害加以防止和控制。由于軌道列車運行振動的低頻分量難于完全消除和控制，地鐵列車振動可能帶來的干擾已引起了社會各方面的關注和重視。 3.2文物古建筑的特點和保護要求 眾所周知，我國把可移動的和不可移動的一切歷史文化遺存都稱為文物。其中，可移動的文物，一般稱為文化財產；不可移動的文物，一般稱為文化遺產。對具有歷史價值、文化價值、科學價值的歷史遺留物采取的一系列防止其受到損害的措施，這個過程叫做文物保護。如何保護好文物，《中華人民共和國文物保護法》對此作了明確的規定，其中有關條文要求：（1）各級人民政府應當重視文物保護，正確處理經濟建設、社會發展與文物保護的關系，確保文物安全。（2）文物是不可再生的文化資源。國家加強文物保護的宣傳教育，增強全民文物保護的意識，鼓勵文物保護的科學研究，提高文物保護的科學技術水平。（3）文物保護單位的保護范圍內不得進行其他建設工程或者爆破、鉆探、挖掘等作業。在全國重點文物保護單位的保護范圍內進行其他建設工程或者爆破、鉆探、挖掘等作業的，必須經省、自治區、直轄市人民政府批準，在批準前應當征得國務院文物行政部門同意。 文物古建筑物不同于現代建筑物，它們的受力狀況難于檢測，難于用現代力學方法給予準確的描述和評價。這是因?yàn)?（1）古建筑年代久遠，有的數百年，上千年，甚至更長；（2）它們經歷了無數自然災害的襲擊或人為的傷害；（3）它們的現狀存在著或多或少、不同程度的損害和破壞。在過去的歲月里，特別是冷兵器時代，沒有現代工業、交通的影響，文物建筑物周邊的環境振動是很小的，盡管天然地震無法避免。所以它們能保存至今，成為我們的文化遺產。然而，現代社會對古建筑文物的干擾很多，而振動是最常見、影響最多的干擾。這類傷害的逐漸累積，嚴重降低了它們抵抗現代工業、交通干擾的能力；鑒于古建承受振動干擾能力降低，原則上我們要盡量控制人為震源的產生和強度，在無法避免產生時要盡量控制人為震源的強度，特別是現代交通產生的振動。因此，我們希望它們遠離需要保護的文物建筑，遠點，再遠點！ 3.3 文物古建筑振動控制標準 振動對地面建筑物的影響程度用地震烈度表示，烈度說明地面建筑物的損壞或破壞程度、地表的變化狀況，還有人的感知程度。地面振動強度用地面質點振動速度表示。關于地震烈度和振動速度與對地面建筑物的影響情況，引用相關標準和文件要求列表說明如下：
振動速度 狀態及說明 200 mm/s 烈度8 多數民房破壞，少數傾倒； 堅固的房屋也有可能倒塌； 20 mm/s 烈度5 室外大多數人都能感覺到震動；抹灰層出現細小裂縫； 為一般磚房、非抗震的大型砌塊建筑物的允許振動值。 2 mm/s 烈度1～2 可感振動； 原機械委部頒標準JB16－88《機械工業環境保護設計規定》對于古建筑嚴重開裂及風蝕者，控制振動速度V=1.8mm/s(10-30Hz) 0.20 mm/s 《古建筑防工業振動規范》(GB/T 50425-2008)對國家重點文物建筑（磚木結構）的振動控制標準； 0.02 mm/s 蘇州虎丘塔地脈動值（0.01～0.03mm/s） 洛陽龍門石窟地脈動值（洛陽地震臺監測）、莫高窟石窟地脈動值。
從表中我們看到，當?shù)孛嬲駝?dòng)速度為20 mm/s大小時，其振動強度相當于地震烈度5 ，振動可能造成一般民房產生新的細小裂縫。房屋振動產生裂縫是人們不能接受的，因此，多數國家（我國也是這樣）把振動速度為20 mm/s（或是1 in/s）定為民房的振動控制標準。振動速度為2 mm/s，是一般人稍加注意可以感覺到的振動（也叫“可感振動”），其振動強度相當于地震烈度2 。我們很難接受這樣的標準，就是讓文物古建筑長期處在可感的振動環境狀態下，特別是全國重點文物保護單位（注意：原機械委部頒標準JB16－88《機械工業環境保護設計規定》對于古建筑嚴重開裂及風蝕者，控制振動速度V=1.8mm/s(10-30Hz)）。因此我們說，再低一個量級，即《古建筑防工業振動規范》(GB/T 50425-2008)對國家重點文物建筑（磚木結構）的振動控制標準。用振動速度為0.2mm/s,定為國家級文物建筑的控制標準，不算苛刻或是要求過分。只有這樣，才能讓國家級文物古建筑處在一個安靜的環境中。 一般而言，古建筑的振動安全標準原則上應是回避現代社會活動的干擾影響，其振動安全控制的最高標準就是環境振動的本底大小。換言之，對古建筑的振動控制的最佳狀態應是原生環境的狀態。

4 列車運營振動傳播規律 高速鐵路、城市地鐵以其速度快、運能大、安全、舒適等特點已逐漸被人們接受。上世紀90年代，國家規劃建設的京滬高速鐵路全長1300公里，實施全封閉、全立交式的客運專線。鐵路設計時速為300公里，基礎設施可滿足350公里的時速要求。修建京滬高速鐵路將是我國在新世紀前10年投資額度較大的項目之一。在要修建高速鐵路的京滬鐵路沿線人口密度高，建筑物密集。高速鐵路選線需要進行環境綜合評價，選線方案的確定及隨之而來的動遷任務是一個十分復雜的社會問題和耗資巨大的經濟問題。為了能在既有鐵路蘇州站處建設高速鐵路蘇州站，京滬高速鐵路通過虎丘塔處線路在滿足高速列車運行速度要求的條件下將要往北移動200余米，高速鐵路將比現在的鐵路更靠近虎丘塔?；⑶鹚菄?guó)家重點文物保護單位，是蘇州的標志性建筑物。為了確?；⑶鹚诟咚勹F路建成后不受影響，需要論證高速鐵路列車運營振動傳播規律，并對虎丘塔的穩定性影響進行評估。 盡管世界上有不少國家修建了高速鐵路或是城市軌道交通，但有關高速鐵路或地鐵列車運行造成的兩側地面振動的資料很少。為此，中國科學院和鐵道部設計院共同立項開展了列車運行振動傳播規律的研究。研究工作是在對既有線列車運行地面振動測試的基礎上，分析列車運行振動傳播規律。研究報告提出采用既有線的列車運行振動傳播的規律和“比例距離”的方法來預測高速鐵路列車運行振動。 4.1 既有鐵路列車運營振動的測試 1998年，研究項目曾經對京滬線蘇州段和廣深線石龍段（含高架橋〕列車運行產生的地面振動進行了測試。測點距離鐵路最遠點400m，記錄了24小時區段的上下行列車（客車、貨車）。其時，京滬線客車最大速度為119.5km/h，廣深線客車最大速度為199.7km/h。 把在不同測點測得的不同車速、不同車型的列車通過時的振動速度峰值繪在雙對數坐標圖中，看到距離鐵路近的地方，地面振動速度大，隨至鐵路距離的增加，振動速度減小。當離鐵路一定距離以外的地方，地面振動較小。在京滬線蘇州段既有線測試時，6號測點距離鐵路358m，當不同速度的列車通過時其振動速度最大值無多大變化。說明在一定距離以外的地方，不同列車速度的變化、列車載荷的變化對地面振動強度無明顯影響。 貨車通過時產生的地面振動大于客車，即使客車運行速度比貨車要快，說明列車軸重是影響振動強度的重要因素。機車的重量大于列車車廂的重量，單機車頭通過時的振動強度和整趟列車通過時差別不大，只是作用時間短一些。列車在連續高架橋上運行時，列車運行產生的振動能量引起高架橋的振動而被吸收，傳至地面的能量減少，橋跨段兩側地面的振動強度比路堤情況下要小。 4.2 列車運營振動傳播規律 列車運行時，部分能量將轉變成地面的振動。列車運行振動是一個移動性線狀振源，鐵路振動是一類在觀測時間內振幅變化不大的環境振動，一種穩態振動。這里，我們關心的是考察地段的地面振動強度峰值，分析影響地面振動大小的各種影響因素，我們可以用下式表示： v = f（P,V,N, ,E,R,L, , ） 其中: v-地面振動速度 mm/s，P-列車軸動載荷 t/m，V-列車速度 km/h，N-列車車輛數， -地層介質密度g/cm3 ,E-介質的彈性模量Mpa,R-至觀察點的距離m，L-車廂長（或輪距）， -地形、地質構造因素系數， -軌道磨擦、路基或橋體的吸收系數。N， , 為無量綱參數。采用無量綱參數進行量綱分析，上式可寫成 采用無量綱參數組合，我們可得到下式： 圖3 采用比例距離預測高速列車運行振動

影響地面振動強度的主要因素是：列車軸動載荷P，距離R，列車速度V。隨著列車載重量的增加，地面振動強度增大，所以，重載貨車作用下的路基地面的振動強度大；地面振動速度大小與列車速度有關，列車速度高，對地面振動影響也大；隨著距離的增加，振動強度減弱，距離越遠振動速度越小，隨著至鐵路的距離的平方關系而減少。可見距離的遠近比列車速度或載重量的大小不同對造成地面振動的影響大。 通過實測數據整理分析，可將v＝f(PV/cER2)改寫成 v ＝ K（R/(PV)1/2） R/(PV)1/2稱作比例距離Rj，上式可簡化成v＝K( Rj) 。 若以比例距離描述振動速度的衰減時，在v －Rj圖中，對于普通快速列車（110km/h）的比例距離Rj是原距離坐標R。高速列車的比例距離Rj要比普通快速列車（110km/h）的坐標大((PV)j/(PV)1)1/2倍，即R向右移動((PV)j/(PV)1)1/2。 4.3京滬高速鐵路蘇州站位確定與虎丘塔保護

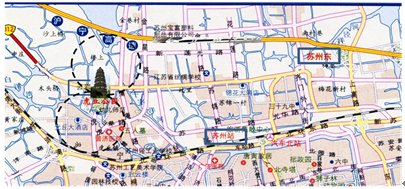

圖4 京滬高鐵線位與蘇州虎丘塔的距離

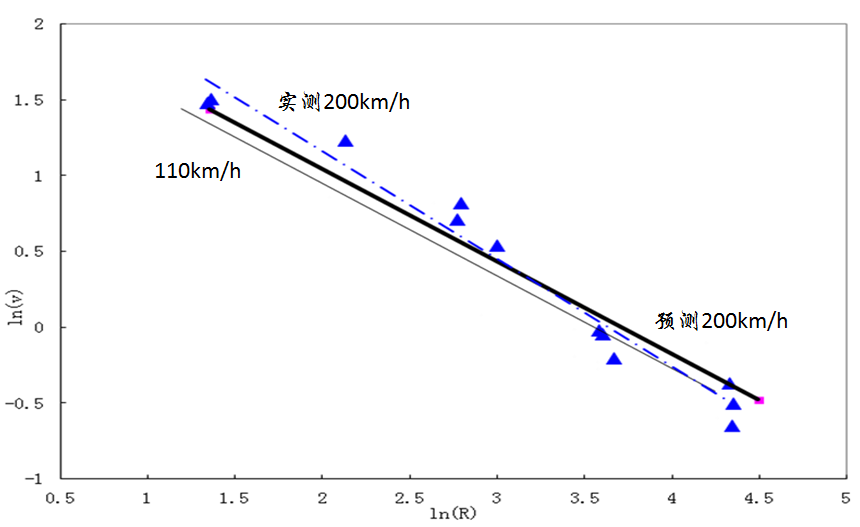

根據對既有線實測的地面振動衰減規律，采用由高速列車速度、列車重量和距離組成的比例距離Rj，我們可以推算京滬高速列車運行時的地面振動速度衰減規律。圖3是以廣深線上快速列車速度110km/h 的地面振動衰減規律為基礎，采用比例距離預測列車速度200km/h的計算值和實測值的比較，其實測地面振動速度值和預測計算值十分接近。 采用比例距離預測高速列車速度為300km/h的地面振動傳播規律。為確?；⑶鹚幍恼駝?dòng)仍和現在的環境振動狀況一樣，高速鐵路選線或是蘇州站位的確定需要軌線距離虎丘塔的距離應不小于700m。圖4為京滬高鐵蘇州段至虎丘塔距離位置示意圖。

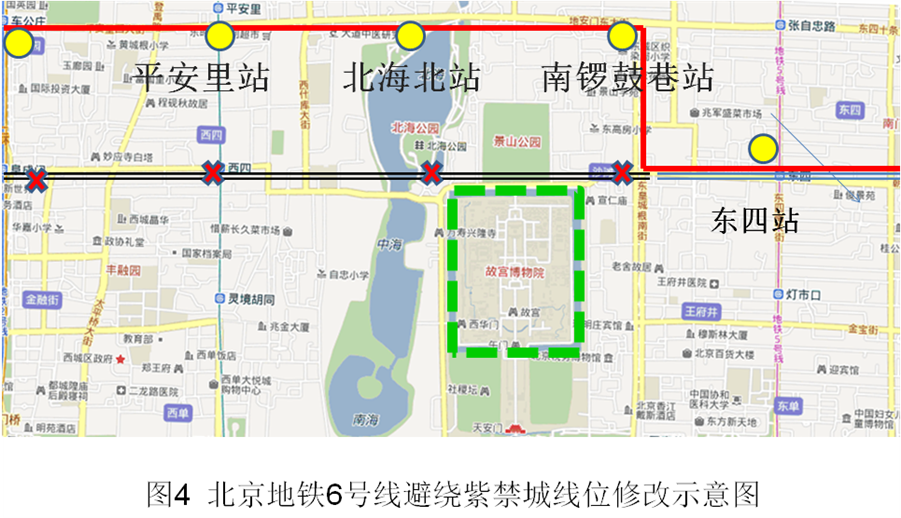

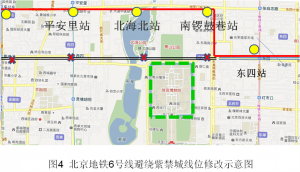

5 北京地鐵6號線避繞紫禁城 地鐵6號線是經北京中心城區的東西向的主干道。地鐵6號線一期將于2013年通車，2012年底試運行。在6號線上運行的列車最高時速將達到100公里，是在市區中運營的速度最快的列車。這是又一條穿越北京舊城的地鐵線路。應當說，北京地鐵要進舊城，是不可避免的，但是我們一定要做好文物保護。原規劃設計的地鐵6號線是從阜成門進入內城，經西四站、北海公園站、美術館東街站向東，在東四和地鐵5號線交匯。在北海公園站，6號線將在故宮護城河下經過，地鐵隧道距離紫禁城西北角樓僅20m。 在2007年11月23日國家文物局召開的一次評審會上，力學專家從振動控制角度提出意見：根據北京、上海地鐵列車運行振動規律，原設計路線在角樓處產生的振動速度將不滿足國家標準；合適的振動安全距離應不要小于50m。 圖5 北京地鐵6號線避繞紫禁城線位修改示意圖

因此，專家們給出的評審意見是：（1）北京地鐵不進舊城是不現實的，但是一定要做好文物保護。不進皇城是必須堅持的。（2）皇城根下不要?jiǎng)油?，否則會影響皇城角樓地基的穩定，要有一個底線。（3）建議做一個北海、故宮段避繞紫禁城的比較方案，從北海下穿行或其它走向。（4）規劃設計單位對運行振動對文物建筑的影響，要進行充分科學的論證分析，要從最安全的角度來考慮。

圖6 北京地鐵2號線和前門的位置

2013年，北京地鐵6號線一期工程已建成投入運營，其經過北海公園段便是聽取專家評審意見后的修改線路，在從阜成門進入內城的北海段上，將原設置的西四站、北海公園站、美術館東街站更換為平安里站、北海北站、南鑼鼓巷站、中國美術館站等4個站。換句話
