納微系統中表面效應的物理力學研究（3）
正如前文所述，與“宏觀”機械系統有所不同，納微系統具有小尺度的特點，導致它們擁有很大的“比表面積”，表面界面效應在納微系統中起著重要的作用。而傳統的宏觀連續介質力學對這類問題研究不足，因此嚴重地制約著納微系統產業的發展。趙亞溥研究團隊緊密結合國家在納微系統領域的重大需求和力學學科國際學術前沿，選擇下述納微制造產業界廣泛關注的共性問題開展了有成效研究工作：電彈性毛細動力學，分子間力所引起的吸合、黏附，表面應力的起源及其在相關器件中的應用等。通過十余年的努力與積累，他們?nèi)〉昧巳舾删哂性瓌?chuàng)性的成果，對于納微系統的相關力學設計提供了重要參考，引領和推動了納微系統表面力學行為及相關領域的研究和發展。 他們的研究屬于交叉學科領域，相關成果發表在國際物理和化學類最高學術刊物《物理評論快報 (PRL)》（封面論文）、《美國化學會志 (JACS)》、國際MEMS領域頂級期刊以及力學重要期刊上。趙亞溥研究員曾多次在國際相關領域?qū)W術會議上做大會特邀報告。中國科學院/工程院、美國科學院/工程院、英國皇家學會、俄羅斯科學院、荷蘭皇家科學院等十余位院士曾數十次大篇幅地引用或進一步發展該研究團隊的相關工作。作為上述成果的結晶，趙亞溥研究員已經出版了《表面與界面物理力學》和《納米與介觀力學》等兩部學術專著，最近又獲得了2014年度國家自然科學二等獎。 本文將從四個方面對他們的研究成果做簡要的說明，這里介紹第三、四部分，即：“表面應力起源的一類新機制”與“半連續晶格模型”的提出。 表面應力起源的一類新機制與半連續晶格模型
首先，我們來談?wù)劚砻鎽?yīng)力起源一類新機制的問題。 由于在重大傳染性疾病的檢測和預防、反恐、食品安全和環境監測等領域的國家需求，超靈敏的微納生物醫學傳感器的研發越來越受到學術界、工程界以及社會公眾的關注與重視。目前較為廣泛應用的幾種傳感機理都涉及到生化分子與固體表面的相互作用，這種相互作用過程十分復雜，屬于典型的“力-電-化”等多場耦合和“跨尺度”問題。 在納微測量中，原子力顯微鏡（AFM）是進行單分子操控研究的重要工具。在研究中，人們發現微懸臂梁（MCL）對力的變化非常敏感，它在微弱力的作用下便可以發生力學響應，于是人們逐漸把用于AFM的MCL推廣應用到更多的領域，去構建各種功能器件。例如，如果在微懸臂梁（MCL）表面涂上敏感層，它與待測的化學物質或生物分子接觸后，微懸臂梁表面敏感層便會發生物理、化學黏附或者化學反應，這樣微懸臂梁表面會產生質量的變化、表面應力的變化，這些變化可使微懸臂梁的撓度或諧振頻率發生改變，撓度和頻率都是可以方便檢測的物理量。所以近年來，越來越多的科學家采用微懸臂梁作為傳感器元件，基于微懸臂 梁開發出各種新型傳感器。 對于化學傳感器，微懸臂梁表面涂有化學敏感層，它可以和待測的化學物質發生化學反應，造成表面應力變化，從而引起撓度或頻率改變，可用于檢測甲苯、丁醇、乙醇、芳香劑、炔類有機物等。而對于生物傳感器，微懸臂梁表面涂有生物敏感膜，當待測生物分子黏附在生物敏感膜上時，表面應力或質量發生變化，導致?lián)隙然蝾l率的偏移，可用于核酸、蛋白質 等微量生物分子的識別、生物大分子的相互作用以及疾病分子的檢測等。微生化傳感器 的優點是無需標記、實時檢測、易于集成等。圖3.1是一個微懸臂梁列陣用于研究單鏈DNA分子特性的裝置，用于研究單鏈DNA黏附以及核酸配對原理。類似的微懸臂梁裝置曾用于研究單鏈DNA分子產生撓曲的機理以及DNA的雙鏈錯配問題。圖3.2則是趙亞溥研究團隊利用自組裝技術成功構建的一個新型生化功能器件。這個器件在光照條件下，可以激發微懸臂梁表面的蛋白質分子，把溶液中的氫質子傳輸?shù)侥さ鞍缀臀冶哿罕砻嬷g的空間，而所產生的表面應力會使微懸臂梁彎曲。微懸臂梁的撓度和溶液離子濃度、膜厚度以及空間高度有關。

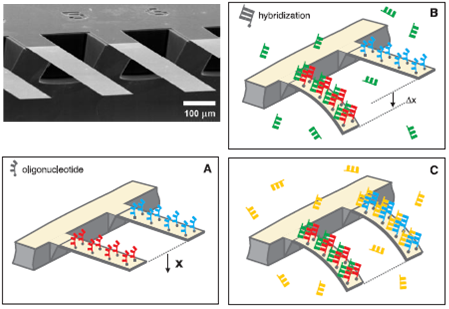

圖3.1 微懸臂梁列陣檢測單鏈DNA

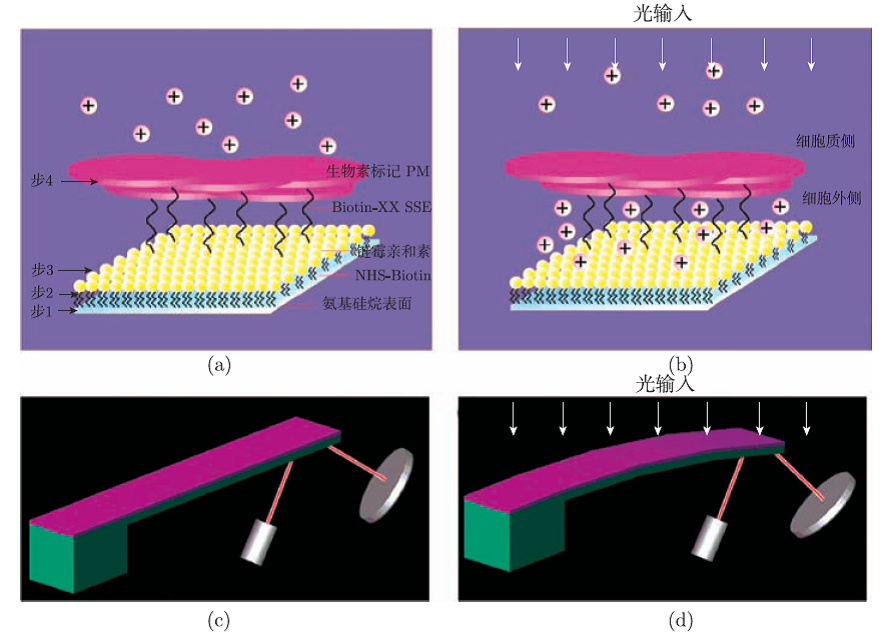

圖3.2 基于bR蛋白構建的微生化功能器件
基于微懸臂梁的傳感器可以采用哪些檢測方法呢？以變形測量為例，它們有光學反射方法（光杠桿）、電流法、壓阻法、壓電法、電容法等（參見圖3.3）。這些方法都是很傳統的測量途徑，不難實現的。這也是采用微懸臂梁構建敏感元件的原因之一。

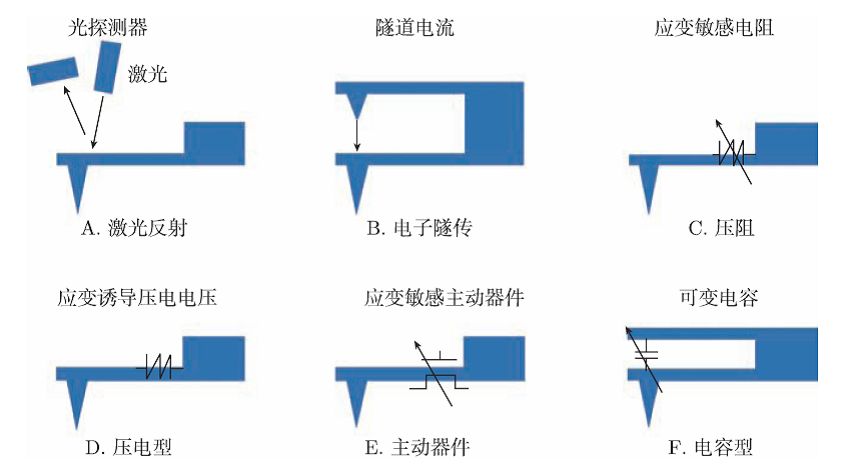

圖 3.3 微懸臂梁的檢測方法

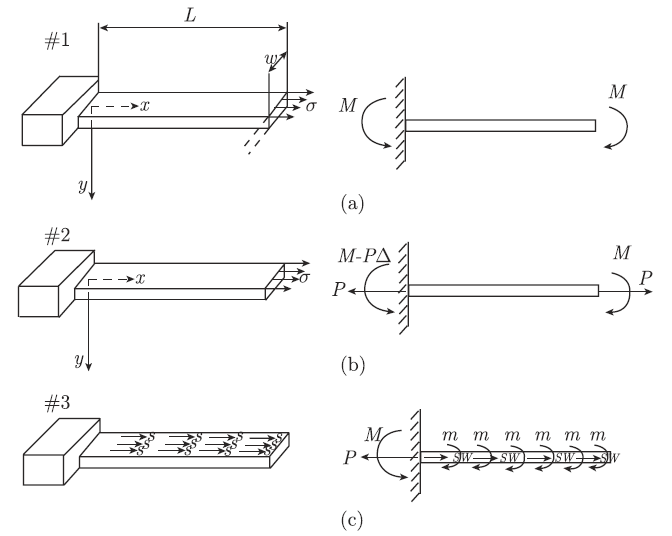

那么人們可能要問：微懸臂梁的表面應力是如何產生的呢？當然，個中的原因相當復雜。這里以生物傳感器為例做個簡單說明。一般而言，科學家把產生表面應力的物理機制大致歸納為三種情況：（1）擴散。當生化物質擴散到微懸臂梁的表面生化敏感膜里時，擴散物質的濃度和摩爾體積會引起微懸臂梁的應變，由于擴散物質的不均勻，便導致微懸臂梁的彎曲；（2）雙電層。當微懸臂梁表面發生核酸配體-受體相互作用時，會形成一個雙電層（即由符號相反的兩個電荷層構成的界面），由于靜電場引起的自由能改變導致微懸臂梁的彎曲，這就是所謂的“撓曲電效應”；（3）電荷分布及電子密度差。當?shù)鞍孜皆谖冶哿罕砻鏁r，蛋白和蛋白之間以及蛋白和表面之間的相互作用，會引起表面電荷的重新分布以及電子的遷移，形成表面電子密度差，從而導致了表面應力的改變。而趙亞溥課題組則認為：應當從構型熵的角度來考慮微懸臂梁的彎曲。因為大量實驗表明，在生物大分子吸附到微懸臂梁表面的過程分中，首先達到最大吸附而此時微懸臂梁并未發生形變，僅當生物大分子由于相互作用產生形變時，微懸臂梁才逐漸發生彎曲。因此應當說，由于生物分子發生形變時，構型熵發生變化，從而產生熵力，熵力引起微懸臂梁表面應力變化，最終導致微懸臂梁的彎曲。這樣，就為表面應力的起源提出了一類新的機制。 趙亞溥研究團隊的又一個貢獻是：建立了新的表面應力模型，被譽為“張等模型”，從而為微生化傳感器進一步提高精度提供了模型上的支持。關于微懸臂梁在表面應力作用下彎曲的理論模型，目前廣泛采用的是斯托尼（Stoney）在1909年建立的薄膜-基底系統中薄膜表面應力的關系式，一般稱之為“Stoney模型”。近年來，科學家對此模型展開了討論，因為所得到的薄膜應力值和實驗結果有差異。張吟和趙亞溥等在研究這個問題時，提出了三種不同的表面應力模型（參見圖3.4），其中，圖3.4（a）所示的第一種模型是假設表面應力均勻分布在末端截面上且末端處加載一個集中力矩M；圖3.4（b）所示的第二種模型是假設末端加載集中力矩M和集中軸向載荷P（圖中 為固支端的撓度）；圖3.4（c）所示的第三種模型是假設微懸臂梁表面上均勻分布面應力。而Stoney模型是對應于模型1的情況。他們通過分析計算，得出了不同加載模式、不同加載下微懸臂梁的偏移。圖3.5分別給出加載載荷為0.1,1和4情況下的無量綱梁撓度。可以看出，集中力矩的假設忽略了拉應力的硬度影響，誤差偏大。這就是Stoney模型不夠準確的原因所在。

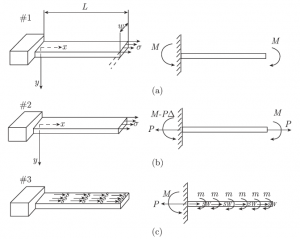

圖3.4 三種不同加載模式示意圖

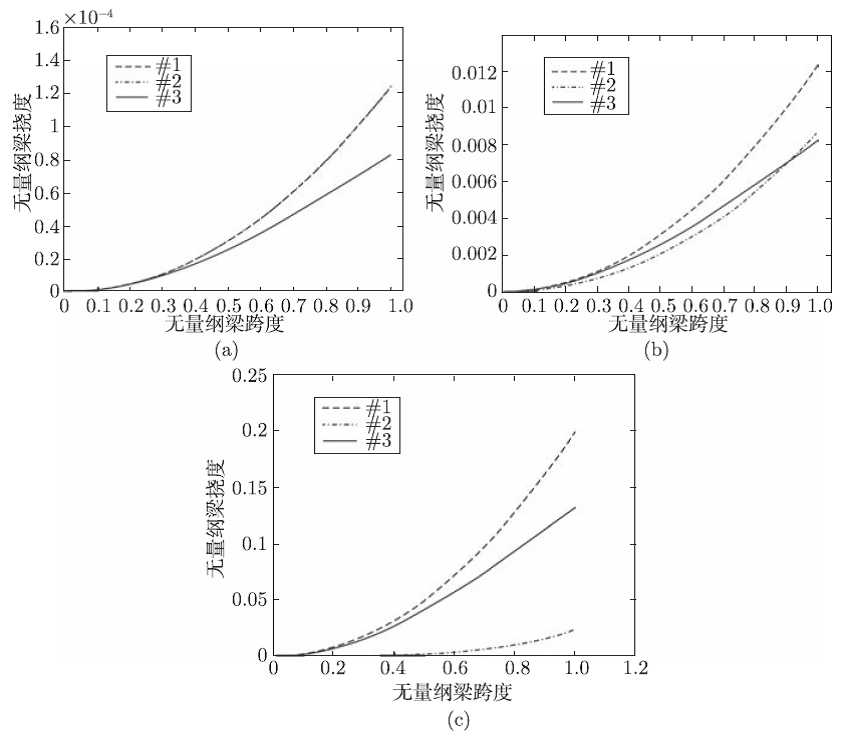

圖3.5 不同加載載荷下微懸臂梁的偏移
國內外學者對上述工作給予了很好的評價，他們將趙亞溥團隊提出的表面應力起源的機制單獨列為一種“新機制”；并稱對MCL在表面應力作用下的彎曲變形所做的模型研究，是一種“新的發展”，同時將上述模型譽為“張等模型”。 下面，我們再簡要說說建立 “半連續晶格模型”的問題。 納微系統中所用納米結構材料的彈性模量尺度效應是目前國際學術界和產業界所廣泛關心的核心問題之一，從事納微系統科技的學者經常提出的問題是：材料的彈性模量到底在何種特征尺度會出現尺寸效應？隨著尺度的減小，彈性模量是增大還是減??？目前在國際上已經開展了大量的實驗研究，很多實驗和理論模型給出了相反的結果，因此國際學術界對此存在著極大的爭議。 郭建剛和趙亞溥對于彈性模量提出了一個計及表面效應（表面弛豫、表面張力等）的新模型，從理論上揭示了納米結構的力學性能產生尺寸效應的物理機制，證明了納米結構和材料的彈性模量、斷裂韌性、熱膨脹系數等對尺寸以及表面的依賴性，解釋了實驗中低維納米結構的各類力學性能參數隨結構特征尺寸的減小而強化或弱化的緣由。正如國際同行所評價的“該模型既抓住了原子物理的準確性，又保留了連續介質模型的高效率，是固體力學（特別是微納米力學）的一個發展。這是國際上第一個既能揭示彈性模量隨著特征尺度減小而增大(如Au、Al、Ni等)，也能解釋隨著特征尺度減小而減小(如NEMS中的主流材料Si等)的理論模型（參見圖3.6所示）。國際上諸多學者引用了這個模型，并稱之為“半連續晶格模型（semi-continuum lattice model）”或“半連續方法（semi-continuum approach）”。圖3.7與圖3.8則是他們給出的納米膜的彈性模量和熱膨脹系數對于尺寸的依賴性。

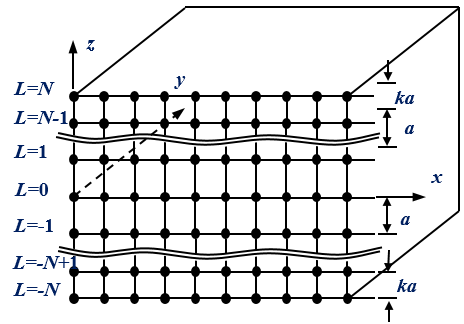

圖3.6 描述彈性模量尺度效應兩種趨勢的新模型——“半連續晶格模型”
？

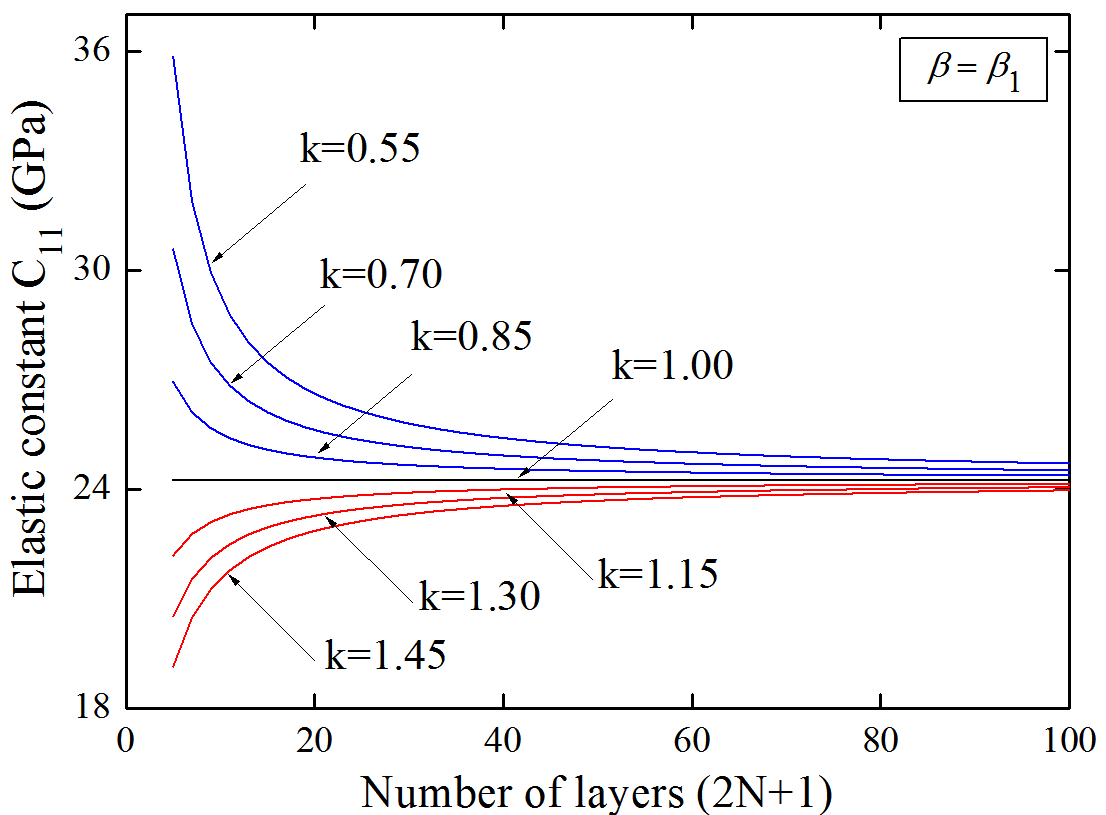

圖3.7 納米膜有效彈性模量對尺寸的依賴性

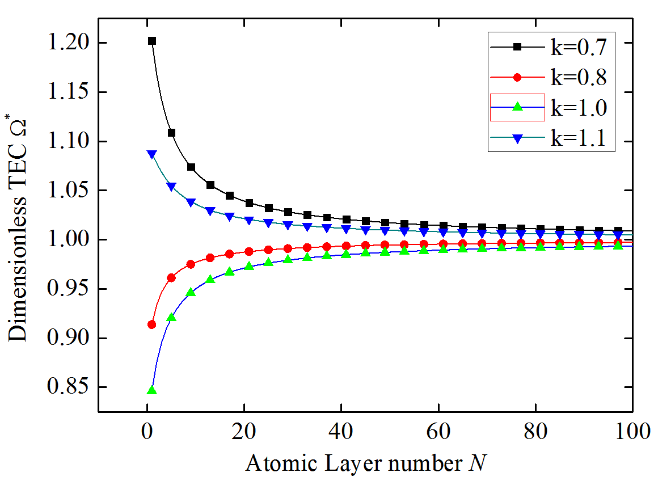

圖3.8 納米薄膜熱膨脹系數對尺寸的依賴性
這個模型的提出，還得到了微機電系統（MEMS）制備加工界的重視，帶動了納微系統業界對相關材料力學行為表面效應的研究。例如，將“半連續晶格模型”直接應用于納微系統 最常用結構單元——硅納米線和納米薄膜力學性能的理論表征，進一步分析了表面弛豫、表面張力、表面重構以及溫度效應等因素對硅納米結構尺寸相關的彈性性能和彎曲剛度的影響，并且研究了彈性模量的尺寸效應對硅納米梁壓電效應的影響，等等。 總之，趙亞溥研究團隊注重結合國家對納微系統研發的重大需求和界面力學、物理力學國際學術前沿的結合，他們既開展了大量的實驗研究，也進行了跨尺度的數值模擬，還涉及到系統、完整和原創性的建模，因而在學術上產生了重要的影響。所取得的研究成果亦獲得了納微系統產業領域的廣泛關注，對于納微系統的相關力學設計提供了重要參考。綜上所述，這個獲獎項目的成果對納微系統表面力學行為及相關領域的發展起到了一定的推動作用。
