JF12高超聲速激波風洞（5）
力學園地
2016年01月04日
編者按：中國科學院力學研究所的高溫氣體動力學國家重點實驗室（LHD）在國家重大科研裝備研制計劃的支持下，于2008年1月正式啟動了“復現高超聲速飛行條件激波風洞”項目。在姜宗林研究員的主持下，LHD的相關研究團隊經過數年的努力，在2012年完成了研制任務。目前該風洞命名“JF12高超聲速激波風洞”，并已正式運行。本刊將陸續介紹JF12風洞研制的背景與意義，風洞原理與關鍵技術的突破，以及利用它開展國家重大項目與學科前沿研究的情況。
2012年5月14日，JF12爆轟驅動高焓激波風洞順利地通過了專家的驗收。驗收委員會一致認為：“該項目面向國家重大項目和學科研究需求，利用中科院力學所獨創的反向爆轟驅動方法，進一步提出了激波管縫合運行、噴管起動激波干擾的弱化、高壓爆轟驅動、二次波運動及其控制等系列激波風洞創新技術，研制成功了國際首座可復現25~40 km高空、馬赫數5~9飛行條件、噴管出口直徑 2.5/ 1.5m、試驗氣體為潔凈空氣、試驗時間超過100 ms的超大型高超聲速激波風洞，整體性能處于國際領先水平。”
和世界先進國家的情況類似，我國高超聲速氣動試驗的研究也面臨著一系列的學科難題。例如，潔凈空氣介質中超聲速燃燒規律、高超聲速流動氣動模擬實驗的多尺度效應、高溫氣體效應對高超聲速流動氣動力/氣動熱的影響規律、高超聲速飛行器外部與發動機內部流動相互作用規律以及高超聲速繞流產生的空天飛行器光電特征等等，這些問題的實驗研究
要求地面模擬試驗?zāi)軓?fù)現真實的飛行條件，對目前的氣體動力學實驗裝備提出了挑戰。面對這一挑戰，LHD的中青年科學家們堅持沿著俞鴻儒院士關于爆轟驅動的原創性思路不斷創新，通過四年的不懈努力，終于建成了這座世界上獨一無二的新型激波風洞（參見圖2）。這是力學所在氫氧爆轟技術研究50年積累、爆轟驅動激波風洞研制15年探索的基礎上實現的。它像一條超級的翔龍，可以復現高空25~40 km以及馬赫數5~9的高超聲速飛行條件。
新型激波風洞由風洞主體系統和風洞附屬系統兩部分組成，其總長為265米，總重量約1000噸。風洞主體系統包括卸爆段、爆轟驅動段、被驅動段、噴管、試驗測試段、真空段以及三個夾膜機構、軌道支架和相應的液壓驅動系統、模型支撐系統等部分。風洞附屬系統則是由真空系統、高壓氣源系統、管體氣源配送和控制系統、監控通訊和報警系統、設備和試驗參數測試采集系統、光學測試系統等部分組成。它所達到的主要性能指標如下：
(1)試驗氣流總溫：1600～3000K；
(2)試驗氣流總壓：2～12Mpa；
(3)試驗氣流馬赫數范圍：5～9；
(4)風洞噴管出口直徑： 2.5m/ 1.5m；
(5)有效試驗時間：～100ms；
(6)試驗氣體為純凈空氣。
？
？？？ 從下面表1中所列的數據，可以看到JF12的性能參數完全可以和美國的加熱輕氣體驅動風洞LENSII相媲美，其中有關試驗氣流性能的關鍵參數（馬赫數、總溫）以及有效試驗時間都有了大幅度的提高。而圖3則給出JF12流場評估的結果，它是在模擬飛行高度H＝35km、試驗氣流馬赫數Ma＝7的狀態下測試的，在測量評估的截面上有40個測量點。評估結果表明：JF12風洞實驗段流場馬赫數分布的均勻性達到了國家標準。
？
JF12高超聲速激波風洞（5）
？
是世界上獨一無二的激波風洞嗎？2012年5月14日，JF12爆轟驅動高焓激波風洞順利地通過了專家的驗收。驗收委員會一致認為：“該項目面向國家重大項目和學科研究需求，利用中科院力學所獨創的反向爆轟驅動方法，進一步提出了激波管縫合運行、噴管起動激波干擾的弱化、高壓爆轟驅動、二次波運動及其控制等系列激波風洞創新技術，研制成功了國際首座可復現25~40 km高空、馬赫數5~9飛行條件、噴管出口直徑 2.5/ 1.5m、試驗氣體為潔凈空氣、試驗時間超過100 ms的超大型高超聲速激波風洞，整體性能處于國際領先水平。”
圖1 JF12高超聲速風洞專家驗收會
和世界先進國家的情況類似，我國高超聲速氣動試驗的研究也面臨著一系列的學科難題。例如，潔凈空氣介質中超聲速燃燒規律、高超聲速流動氣動模擬實驗的多尺度效應、高溫氣體效應對高超聲速流動氣動力/氣動熱的影響規律、高超聲速飛行器外部與發動機內部流動相互作用規律以及高超聲速繞流產生的空天飛行器光電特征等等，這些問題的實驗研究
要求地面模擬試驗?zāi)軓?fù)現真實的飛行條件，對目前的氣體動力學實驗裝備提出了挑戰。面對這一挑戰，LHD的中青年科學家們堅持沿著俞鴻儒院士關于爆轟驅動的原創性思路不斷創新，通過四年的不懈努力，終于建成了這座世界上獨一無二的新型激波風洞（參見圖2）。這是力學所在氫氧爆轟技術研究50年積累、爆轟驅動激波風洞研制15年探索的基礎上實現的。它像一條超級的翔龍，可以復現高空25~40 km以及馬赫數5~9的高超聲速飛行條件。

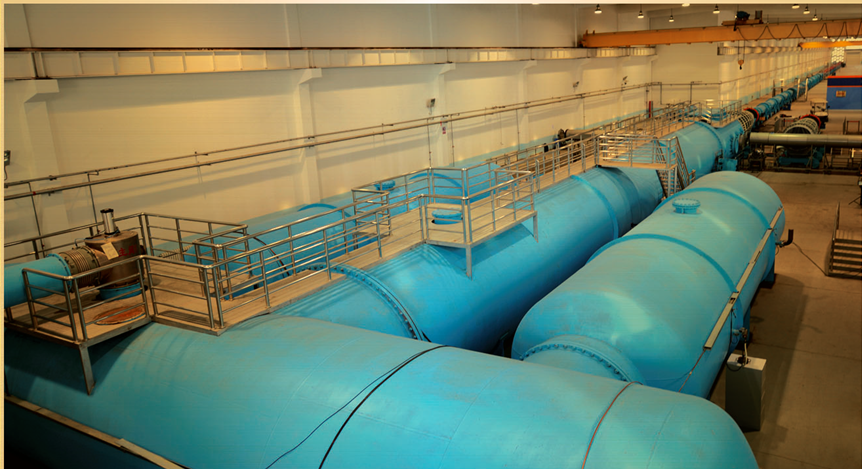

圖2？ JF12爆轟驅動高焓激波風洞的照片（從真空段向上游方向看去）
新型激波風洞由風洞主體系統和風洞附屬系統兩部分組成，其總長為265米，總重量約1000噸。風洞主體系統包括卸爆段、爆轟驅動段、被驅動段、噴管、試驗測試段、真空段以及三個夾膜機構、軌道支架和相應的液壓驅動系統、模型支撐系統等部分。風洞附屬系統則是由真空系統、高壓氣源系統、管體氣源配送和控制系統、監控通訊和報警系統、設備和試驗參數測試采集系統、光學測試系統等部分組成。它所達到的主要性能指標如下：
(1)試驗氣流總溫：1600～3000K；
(2)試驗氣流總壓：2～12Mpa；
(3)試驗氣流馬赫數范圍：5～9；
(4)風洞噴管出口直徑： 2.5m/ 1.5m；
(5)有效試驗時間：～100ms；
(6)試驗氣體為純凈空氣。
？
？？？ 從下面表1中所列的數據，可以看到JF12的性能參數完全可以和美國的加熱輕氣體驅動風洞LENSII相媲美，其中有關試驗氣流性能的關鍵參數（馬赫數、總溫）以及有效試驗時間都有了大幅度的提高。而圖3則給出JF12流場評估的結果，它是在模擬飛行高度H＝35km、試驗氣流馬赫數Ma＝7的狀態下測試的，在測量評估的截面上有40個測量點。評估結果表明：JF12風洞實驗段流場馬赫數分布的均勻性達到了國家標準。
？
|
設備名稱 |
？ 驅動段 ？ |
？ 被驅動段 ？ |
速度 |
總溫 |
噴管直徑 |
試驗時間 | ||
|
長度m |
內徑mm |
長度m |
內徑mm |
馬赫數 |
K |
mm |
ms | |
|
LENS II |
18.3 |
610 |
30.5 |
610 |
4~7 |
<2000 |
1550 | |
