高速列車空氣動力學實驗的利器（1）
力學園地
2016年01月04日？？？？ 編者按：2014年6月7日，科技部立項的國家科技支撐計劃“中國高速列車關鍵技術研究及裝備研制”（2009-2014）在青島通過驗收。該項目的標志性成果——時速350公里高速動車組CRH380系列已經成為我國高速鐵路網的主力裝備，安全運營里程已超過4億公里。作為項目的一個課題，力學所楊國偉研究員牽頭開展了“高速列車空氣動力學優化設計及評估技術”研究，通過參研人員5年多的共同努力，在CRH380系列氣動定型設計和高速列車空氣動力學實驗平臺建設兩個方面取得重要進展。我們將分兩期介紹用于高速列車空氣動力學實驗的動模型實驗平臺的研制情況。
高速列車空氣動力學實驗的利器（1）
世界上獨一無二的高速列車動模型實驗平臺研制成功
在2014年收官之前，中國在一天之內開通了貴廣、蘭新和南廣三條高鐵，使全國高鐵的總里程達到1.6萬公里，已在全國基本形成了“四縱四橫”的框架。高鐵的迅猛發展，令國人十分振奮，也贏得了世界目光。使從事高速列車技術和裝備的科技工作者倍感欣慰。特別是，隨著“一帶一路”構想的實施，高鐵出海、出國的前景廣闊。目前，中國高鐵里程已超過世界高鐵運營里程的一半，是當之無愧的“世界第一”。此外，它還創造了若干個“世界第一”。例如，運營時速最高。 2010年12月3日，在京滬高鐵棗莊至蚌埠試驗段，CRH380AL新一代高速動車組創造了時速486.1公里/小時的世界鐵路運營第一速。這可是噴氣飛機低速巡航的速度啦！又如，輪軌試驗時速最高。2011年12月，中國南車研制的試驗列車（又稱500公里試驗列車）落成，設計速度500公里/小時，在高速列車國家工程實驗室中創造了605公里/小時的最高輪軌試驗速度。再上一層樓！目前，中國已經構成了譜系最全的動車組“大家庭”，擁有從200公里/小時-500公里/小時各種時速等級的動車組。讓我們來看這個“大家庭”的成員吧：初期引進的CRH1、CRH2、CRH3、CRH5，時速為200-300公里/小時不等，引進后提升到350公里/小時；后面自主研發的有CRH380系列，時速可達380公里/小時。之后還有CRH380AM時速500公里試驗車和為城際鐵路研發的CRH6系列動車組?！昂椭C號”速度達到了350公里/小時, 是目前世界運營鐵路的最高時速。
力學所楊國偉研究員率領的研究團隊，針對國家任務需求，開展了多種頭型方案在無橫風以及不同強度橫風運行場景下的氣動性能和氣動噪聲評估研究，完成了單車隧道通過、明線及隧道會車場景下的壓力波分析。通過綜合性能比較，篩選出5種性能優良的高速列車頭型，進行風洞實驗，最終選定出CRH380A高速列車頭型。通過近幾年運營檢驗，CRH380A高速列車氣動性能優良，被國際相關組織評為世界上目前設計最好的十種高速列車之首，已成為我國高端制造裝備的名片。他們還針對CRH380B研制，在分析原型車CRH3的氣動阻力源的基礎上，完成了風擋、空調整流罩、裙板、受電弓整流罩等結構部件的多方案氣動性能比較，確定了改進方案并通過了風洞實驗驗證，又通過線路試驗驗證了改進方案的有效性。CRH380B型高速列車總阻力比CRH3型車減小8%左右。氣動力學的知識告訴我們，對于時速350公里/小時運行的高速列車，氣動阻力占總阻力的85%以上，所以研究高速列車的氣動特性是關系到高鐵運營中節能和降噪的關鍵。高速列車的氣動性能，和飛行器、汽車等運輸工具一樣，要通過理論分析、數值計算與仿真以及實驗驗證等途徑獲取。試驗驗證包括模型實驗和線路試驗。如何進行模型實驗?zāi)?？目前高速列車氣動性能只能在低速風洞中進行實驗。
人們發展風洞的歷史有150余年了，開始是因?yàn)檠兄骑w行器的需求，現在風洞實驗已經是飛行器研制工作中的一個不可缺少的重要組成部分（參見圖1）。目前，風洞不僅在航空和航天工程的研究和發展中起著重要作用，隨著工業空氣動力學的發展，在交通運輸、房屋建筑、風能利用和環境保護等部門中也得到越來越廣泛的應用。例如，所謂的“汽車風洞”（參見圖2）就是研究各類汽車的氣動性能。

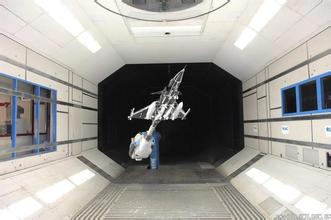

圖1？ 研究飛機氣動性能的航空風洞
？

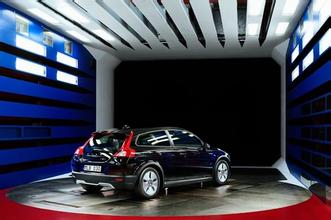

圖2？ 研究汽車氣動性能的汽車風洞
？
利用風洞作實驗的依據是運動的相對性原理。在實際情況中，物體（飛行器、汽車、高速列車等）一般是在靜止的空氣中運動。但在風洞實驗中，則是實驗氣體在靜止的物體模型（固定在風洞實驗段內）周圍流動。這種實驗方法，流動條件容易控制，可以重復地、經濟地取得實驗數據。為使實驗結果準確，實驗中的流動狀態必須與實際流動狀態相似，即必須滿足“相似律”的要求。要搞清楚相似律的全部問題，大概需要寫一部專著，不是我們這篇短文可以囊括的。但是，有一條基本的相似條件并不是難以理解的，那就是“幾何相似”，或者說模型和實物必須按比例縮小（或放大）。例如，在力學所實驗平臺中，高速列車模型外形尺寸的縮比為1:8。如果我們要實測高速列車結構的氣動特性，車頂上受電弓架等細致結構也都應當在模型中體現出來，才能滿足幾何相似條件。此外，“動力學相似”條件則會對實驗氣流的速度提出要求。然而，汽車風洞存在來流速度偏低的缺點，因?yàn)閷?shí)際汽車的時速一般不會高于200公里/小時，所以汽車風洞實驗氣流的速度大多不能滿足模擬時速350公里/小時高速列車的要求。盡管航空風洞可以滿足模擬速度的要求，但是難以模擬高速列車特別關注的地面效應、明線交會、隧道通過和隧道會車等運行場景。為了克服常規風洞的缺點，力學所決定針對高速列車研制的需求，發展大型雙向動模型空氣動力學實驗平臺。楊國偉研究團隊提出了利用高壓空氣驅動高速列車模型的創新思路；通過關于動模型加速、減速原理的多方案驗證，確定了動模型實驗的實施方案；并于2013年底，在北京懷柔力學所錢學森工程科學實驗基地，建成了擁有完全自主知識產權的大型動模型實驗平臺（參見圖3）。該平臺的最高實驗速度可達500公里/小時，模型縮比為1：8，模型質量可達100千克以上，具有雙向?qū)﹂_運行模式，而且可以安裝隧道模型（參見圖4）。由于列車模型在軌道上按照實際的時速來運動，所以“地面效應”便可以模擬研究了。由于有兩條對稱設置的軌道，每次試驗中可以使兩個列車模型在相反方向上相對運動，從而實現了“明線交會”場景的模擬。由于可以按要求設置隧道模型也是滿足1:8縮比的幾何相似要求，采取了分段制作的方式，各段之間使用螺栓（Bolt）連接，端面貼有膠帶以保證段間密封不漏氣的要求，這樣就可以模擬“隧道通過”和“隧道會車”等場景。當然，對于“隧道通過”場景的模擬，如果只需考慮單軌單列的情況，也可以在該實驗室的單軌單車的小型動模型裝置上進行，那里所使用的隧道模型的截面尺寸會相應縮小的。

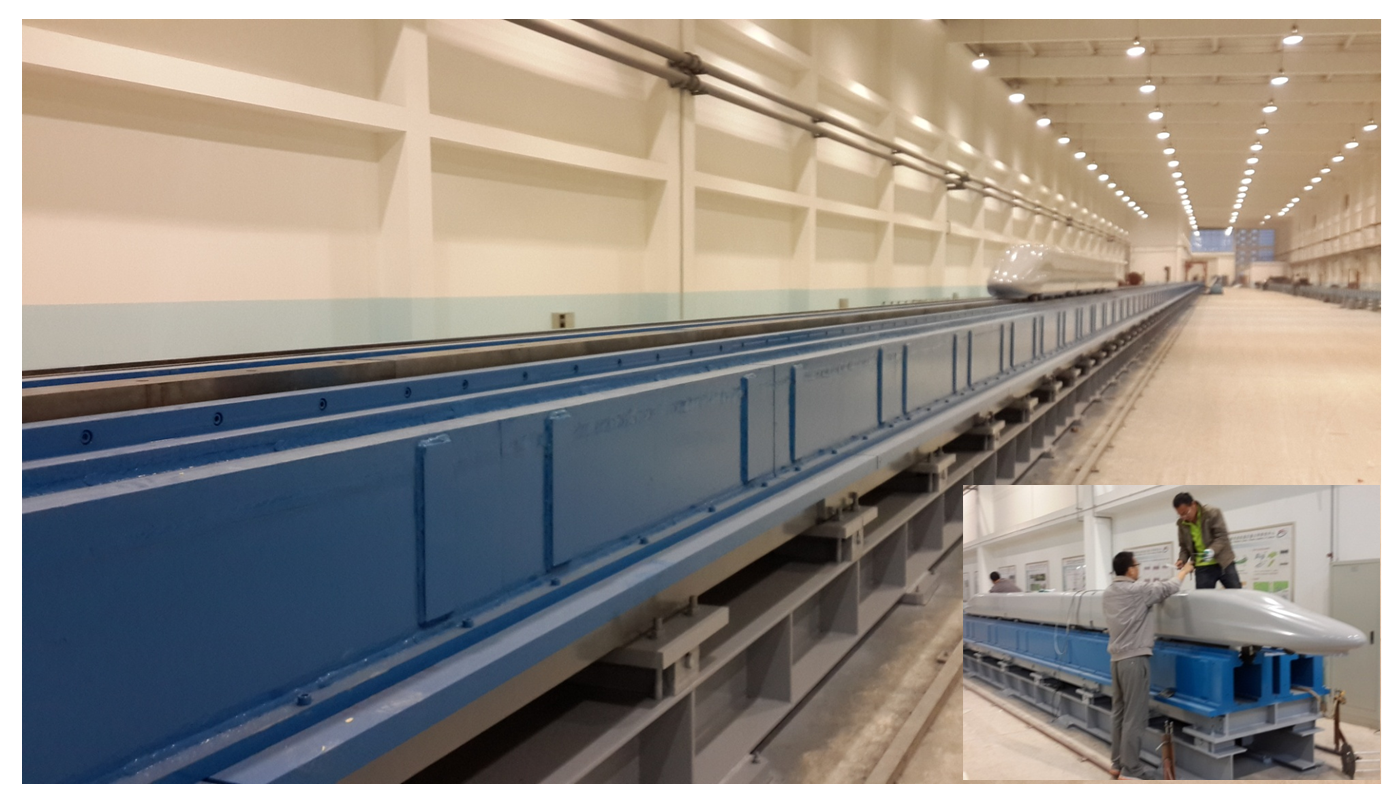

圖3？ 力學所錢學森工程科學實驗基地的高速列車動模型實驗平臺
