2016年01月04日黃瓜卷須II：顯微組織與力學行為的實驗?zāi)M
Cucumber tendril II: tissue and an experimental simulation of its mechanical behavior蔣持平，尚偉，趙婧，姜開厚
JIANG Chiping, SHANG Wei, ZHAO Jing, JIANG Kaihou
北京航空航天大學固體力學研究所
摘要: 繼第I部分，介紹黃瓜卷須奇妙的力學行為的成因。對卷須顯微組織的研究表明，它的一側存在一個雙層凝膠狀細胞的纖維帶，當卷須外端拴住支撐物后，此纖維帶出現不對稱的木質化收縮，引起卷須自盤卷。老卷須的彎曲剛度遠大于扭轉剛度，因此盤卷成的螺旋彈簧在拉伸時剛度增加，盤卷圈數增加。卷須的力學行為可以由預應力雙層復合條的力學模型來模擬，據此，北京航空航天大學材料力學實驗室開發了一個選修教學實驗。
關鍵詞：黃瓜卷須；力學模型；預應力；雙層復合條；材料力學教學實驗
本文第I部分[1]介紹了黃瓜卷須在兩端固定或拴住的情形下通過換向節（通過它，左手螺旋變換為右手螺旋，或者右手螺旋變換為左手螺旋）實現自盤卷拉拽，介紹了老卷須在兩端受拉時螺旋盤卷圈數增加、剛度也隨變形增加的有趣現象。下面介紹探源這些奇妙力學行為的成因，并介紹相關力學模型和實驗?zāi)M。
1？ 卷須的顯微組織
研究表明[2]，黃瓜卷須截面內側（靠螺旋內表面一側）存在一個雙層凝膠狀纖維細胞帶，當卷須外端拴住支撐物后，雙層凝膠狀纖維細胞帶開始木質化并收縮。圖1左上是黃瓜老卷須截面的顯微組織照片，圖1右上是相應的紫外線熒光照片，可以清楚看到這個木質化纖維帶。圖1左下圖是左上木質化帶的局部放大，右下圖是相應的熒光照片?？梢钥吹?，木質化帶由兩層細胞構成，而且靠近內側表面的一層木質化更多，形成不對稱收縮。就是這個堅硬木質化帶的不對稱收縮和周圍軟組織一起，使卷須盤卷成螺旋。應用生物技術將老卷須的凝膠狀纖維的木質化帶剝離，也呈現具有換向節的螺旋形盤卷（見圖2），這是由于兩層細胞的木質化程度不同，從而收縮不對稱引起的。
圖1 黃瓜老卷須的凝膠狀細胞的木質化帶
![[M7I{]3W~44Z}HI4Q_LIK_V](/blog/uploads/sites/29/2016/01/M7I3W44ZHI4Q_LIK_V.jpg)
圖2 從老卷須剝離出來的木質化纖維帶
2？ 卷須力學行為的實驗?zāi)M
根據對黃瓜卷須的顯微組織的研究[2]，北京航空航天大學材料力學實驗室開發了了一個選修教學實驗，模擬卷須的力學行為。
用彈性薄層受拉后收縮模擬凝膠狀纖維細胞帶的木質化收縮，就得到了預應力雙層復合條模型。饒有趣味的，黃瓜卷須與豆莢[3-6]屬于不同的植物，功能不同，卻都可以用相似的力學模型——雙層預應力復合條[5]來模擬。

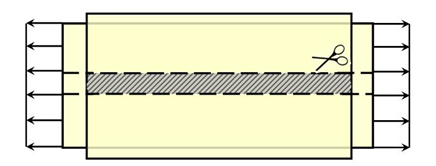

實驗選用的材料是生活用橡膠手套剪下的平整薄層。見圖3，將一橡膠薄層均勻拉伸，用自行車補胎膠將另一不受力的橡膠薄層粘結于其上，待膠固化粘牢后，沿力的方向剪成條（見圖3陰影部分）。
![O~16XMN6H72H]0HSK76IYGF](/blog/uploads/sites/29/2016/01/O16XMN6H72H0HSK76IYGF.png)
圖3？ 預應力復合條的制作

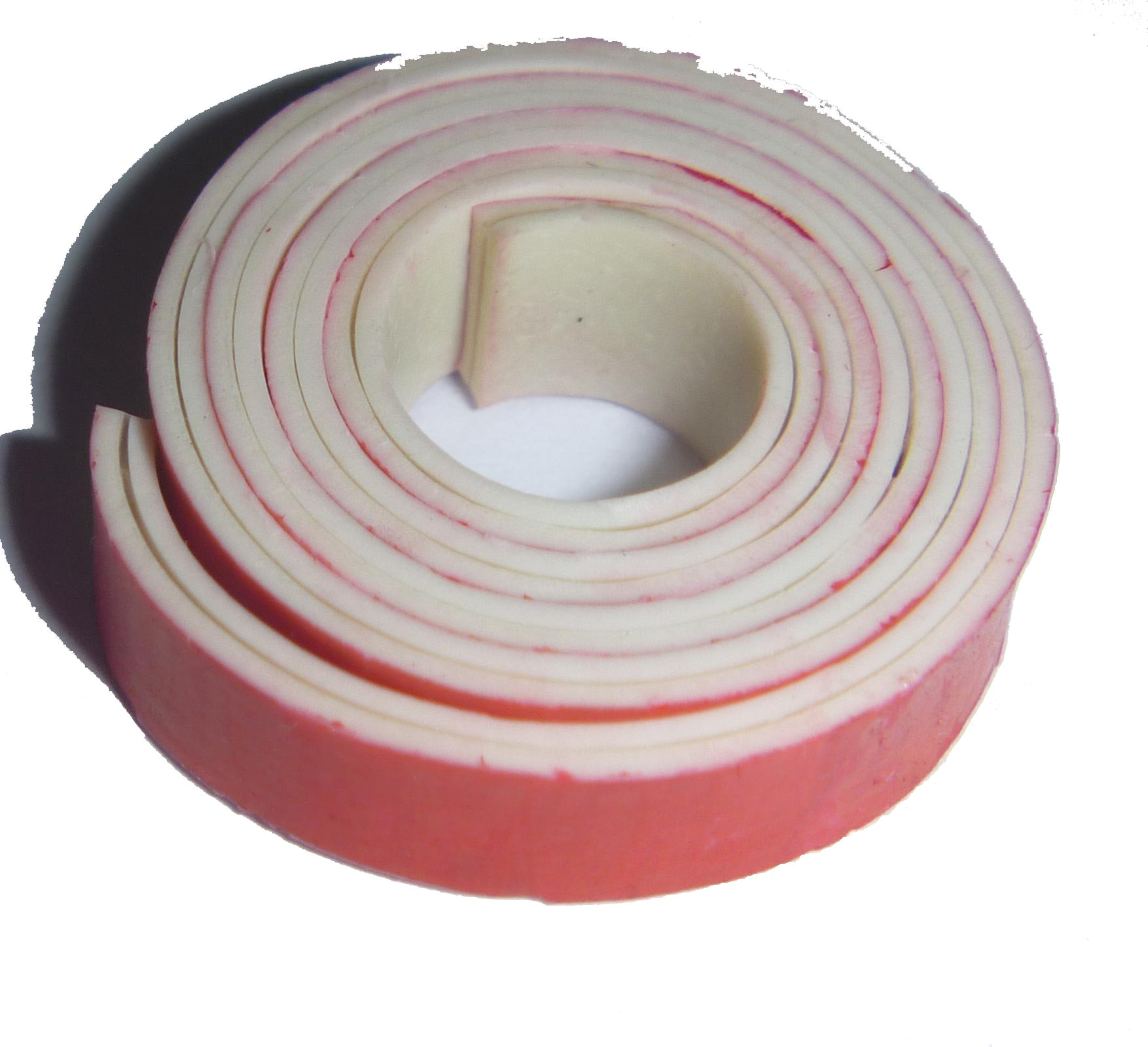

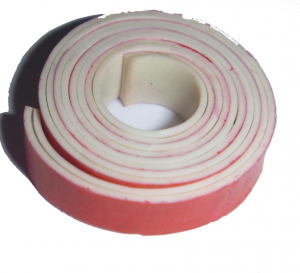

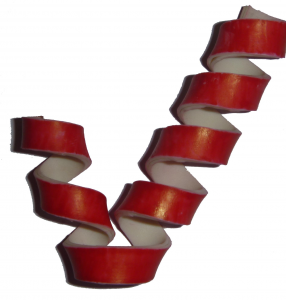

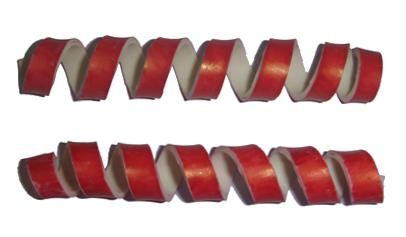

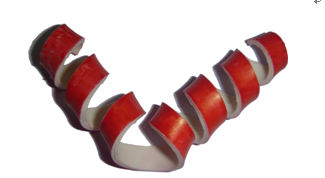

同樣饒有趣味，隨初始約束條件的不同，剪下的條有多種穩定狀態。讓剪下的條自由變形，它會像卷尺一樣盤卷成餅狀，見圖4(a)。在兩端能夠自由相對扭轉的條件下拉伸后卸力，條成為普通的單向旋轉的螺旋，初始條件不同，螺旋手性改變，成為是左手螺旋或右手螺旋。我們也可用手強迫螺旋的手性改變，放手后不會恢復原來的手性，見圖4(b)。在限制兩端相對扭轉的條件下拉伸，條成為像黃瓜卷須一樣有換向節的螺旋，換向節的旋向可以反過來，見圖4(c)。我們還發現，可以用手將換向節移動到任意位置，或者形成多個換向節，見圖4(e)。在圖4(e)中，如果左旋和右旋的圈數不等，螺旋兩端有相對扭轉。細心的讀者會注意到，條不論處于何種穩定狀態，條的淺色層總是處于卷曲內層。這是因?yàn)闇\色層是預拉伸層，卸力后這一層要收縮，才能保持條的能量處于極小值。最小勢能原理是自然界的普適原理，萬事萬物都必須遵守。
(a)？？？ 盤卷成餅狀
![6VDU8Z}}]C68DVPDUT}BYX0](/blog/uploads/sites/29/2016/01/6VDU8ZC68DVPDUTBYX0.png)
![@P11NJTL0BJ00(J{]6XQ(Q1](/blog/uploads/sites/29/2016/01/@P11NJTL0BJ00J6XQQ1.png)
圖4 模型螺旋的多種穩定狀態

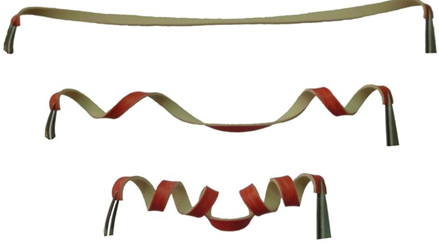

圖4顯示，圖3的預應力復合條力學模型可以很好地模擬黃瓜藤卷須的幾何變形，包括形成多個換向節（參見文[1]引自達爾文的圖4）。再考察模型拉伸時的力學行為。圖5下圖是兩端鉗子拉力很小的狀態，圖5中圖鉗子的拉力加大了一些，圖5上圖鉗子施加了較大的拉力?？梢钥吹剑S著拉力的增加，模型條的盤卷圈數單調減少，最后變直，沒有像黃瓜卷須那樣，出現受拉時盤卷圈數反而增加、剛度也隨變形增加的現象。這表明，圖3建立的力學模型與黃瓜卷須還僅僅達到了幾何“形似”的水平，還不能模擬更為重要的黃瓜卷須的力學性質。
事實上，黃瓜卷須受拉伸繞圈數增加這個“核心科技秘密”經歷近兩個世紀才由科學家發現和破解 [2]。原來卷須存在彎曲和扭轉兩種變形，對應有彎曲剛度B與扭轉剛度C。保持螺旋盤卷圈數不變，拉伸螺旋，就要減小彎曲曲率。而保持螺旋軸向長度不變，增加盤卷圈數，則會增加彎曲曲率。由于卷須具有轉換節，盤卷圈數增減不受約束。因此如果B遠大于C，拉伸時就會通過增加盤卷圈數來減緩彎曲曲率的增加。黃瓜卷須這個神奇的“核心秘密”的原理竟是如此簡單。

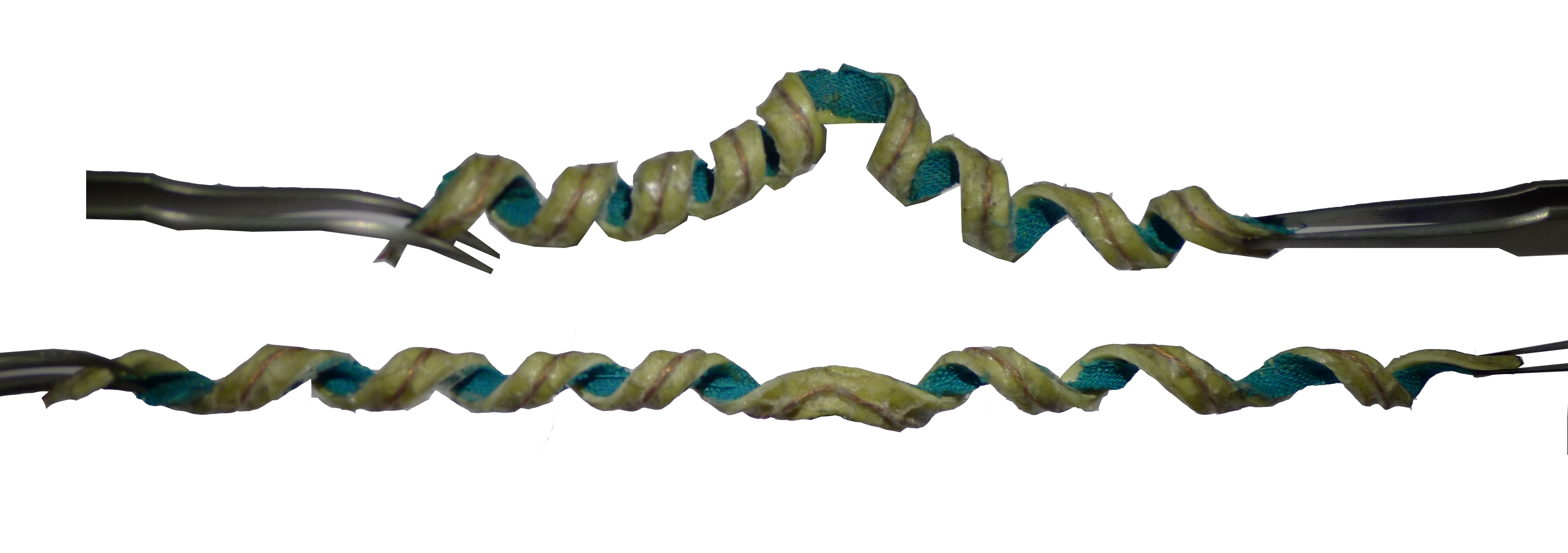

原理清楚了，改進模型的思路就有了：提高模型的彎曲剛度但是不增加或少增加扭轉剛度。根據材料力學知識，螺旋拉伸時彎曲曲率減小，內側受拉，外側受壓。因此為了提高拉伸時的彎曲剛度，需要在內側粘貼抗拉材料，外側粘貼抗壓材料。我們?cè)趦?nèi)側選擇粘貼布條，因?yàn)榕c橡膠相比，布條拉伸剛度大得多，同時布條容易扭轉，即扭轉剛度很小。外層不能再選布條，因?yàn)椴紬l的壓縮剛度很小，我們就選銅絲（將導線剝掉外層）。這里沒有選銅片，因?yàn)殂~片扭轉剛度也較大，銅絲的扭轉剛度較小。這樣改進后的力學模型見圖6，這個模型在拉伸時盤卷圈數和拉伸剛度都增加了，很好地模擬了黃瓜卷須的力學行為?，F(xiàn)在終于可以對黃瓜卷須先生說：我們啟蒙了。
圖6 模型拉伸時盤卷圈數增加

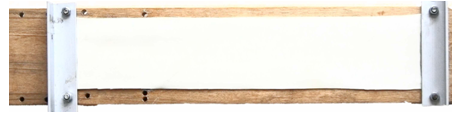

上述實驗看上去簡單，其實做起來不易。開始做實驗時，橡膠條涂膠后，由兩位同學雙手拉伸粘結，老失敗，因?yàn)槟z的固化需要時間，要保持貼合又均勻施加拉力不容易。后來設計了圖7的小夾具，將橡膠片一端粘在角鋁上，再由螺栓固定在板上，另一端的板鉆有不同距離的孔，將條拉到預定拉伸長度后，同樣由螺栓固定。然后再在預拉伸條上平粘同樣的橡膠片，解決了問題。在螺旋的內外側分別粘貼布條和銅絲更不容易。想了很多辦法，最后內側是先將布條按螺旋形狀纏在合適的圓形桿（如筆桿）上，然后粘結。外側粘貼的銅絲老脫膠，后來用雙面膠帶來固住，算是成功了。相信讀者能想到更好的方法。
圖7 夾具
3？ 卷須的啟發
黃瓜卷須以精巧的內部組織木質化硬化和微小收縮實現了大范圍的自盤卷拉拽，強度隨植株的重量（包括所結黃瓜的重量）而增加，剛度隨變形而增加，為人類設計仿生彈簧作了示范。
黃瓜卷須和豆莢[3-6]看上去沒有聯系的各自魔術般的力學行為可歸結為相似的簡單力學模型——預應力雙層條。它啟示我們探索復雜自然現象簡明的內在本質聯系，從基礎研究出發進行源頭創新。
雖然是相似的力學模型，但是卷須和豆莢又各有特點，提供了創新的奇妙范例。
在黃瓜卷須面前，人類還只能說處于啟蒙階段，更多的謎還待破解。例如卷須觸到支撐物后，是如何傳遞信息，啟動凝膠狀細胞的木質化過程的？這些木質化過程又是如何配合力學優化的？ 還有像捕蠅草[6，7]，也是利用力學原理，由小變形啟動大運動，但它是如何傳遞昆蟲到來的信息，啟動生物學上的小變形的？期待經過努力，人類有一天不再是沒有底氣地說：“我們正在啟蒙”。而是自信地說：“我們已經入門！”
？
參考文獻
- 黃瓜卷須I：自盤卷拉拽，力學與實踐，2013，
- Sharon J. Gerbode, Joshua R. Puzey, Andrew G. McCormick, L. Mahadevan. How the cucumber tendril coils and overwinds. Science. 2012, 337: 1087-1091
- 蔣持平，劉清漪，郭乾坤，嚴鵬. 豆莢彈射傳播種子的力學I：豆莢組織的多功能優化與彈射. 力學與實踐，2012, 34(2): 93-96.
- 蔣持平，劉清漪，柴慧，嚴鵬. 豆莢彈射傳播種子的力學II：螺旋魔術，力學與實踐，2012, 34(3): 92-94.
- 蔣持平，尚偉，姜開厚，嚴鵬. 豆莢彈射傳播種子的力學 ：實驗?zāi)M. 力學與實踐.
- 蔣持平，尚偉，嚴鵬. 豆莢彈射傳播種子的力學 ：自然大美. 力學與實踐，2012，34（5）：90-92
- Forterre Y, Skotheim J, Dumais J, Mahadevan L. How the Venus flytrap snaps. Nature. 2005, 433: 421-425
