壁虎超強的黏附能力--隱藏在腳下的奧秘
力學園地
2016年01月04日？？？？？？？？？？？？？？ 壁虎超強的黏附能力--隱藏在腳下的奧秘
彭志龍[1]，陳少華
中國科學院力學研究所非線性力學國家重點實驗室
世界上許多生物在自然界“適者生存”及長期演化中練就了一身特殊的本領，例如，壁虎、蜘蛛、螞蟻等，它們不僅能在垂直墻壁上運動自如，而且能在天花板上停留和爬行，地球引力對它們似乎沒什么影響。多少年來，人們對生物這種飛檐走壁的能力一直眾說紛紜，尤其是體重較大的壁虎。數千年前人類就已經注意到壁虎這種超能力，亞里士多德（Aristotle, B. C. 384-322）曾在《動物自然科學史》中記載：“壁虎即使頭部向下也能在樹上自由上下爬行”[1]。我們不禁要問：是什么使壁虎擁有如此超強黏附力？人類為什么沒有這種超能力？其實，早在2002年，好萊塢大片《蜘蛛俠》中男主角那身飛檐走壁的本領就形象描述了人類對這種超能力的向往。
圖1 蜘蛛俠劇照
長期以來，壁虎腳下的奧秘引起了科學家們濃厚的興趣，國內外很多科技工作者一直致力于研究和仿生壁虎這種飛檐走壁的能力，并試圖從各個方面，利用各種手段，揭示隱藏在其腳下的黏附機理，而為人類所利用。近年來，隨著實驗設備的發展和實驗技術的進步，能夠清楚的觀察到微米甚至納米結構的圖像，對壁虎黏附機理的研究才取得了重大進展。
1、壁虎腳掌黏附系統結構
壁虎種類雖然多種多樣，但其腳掌黏附系統的結構在微觀上卻有驚人的相似（如圖2）。大守宮是亞洲體型最大的壁虎，體長可達30至40厘米，重達200至300克，是科學家常用來研究的對象。我們用肉眼就能觀察到它柔軟的足墊上呈現出一條條弧狀褶皺，長度約為1-2毫米[2]。上世紀60年代，隨著掃描電鏡的出現，壁虎足掌上錯綜復雜的黏附系統結構才得以揭示。壁虎的黏附系統是一種多分級、多纖維狀表面的結構，壁虎的每個腳趾生有數百萬根細小剛毛，每根剛毛的長度約為，直徑為數微米，約為人類頭發直徑的十分之一，剛毛的末端又分叉形成數百根更細小的鏟狀絨毛（100-1000根），每根絨毛長度及寬度方向的尺寸約為，厚度約為（如圖3所示）。
圖2 不同種類壁虎的腳掌結構[2]

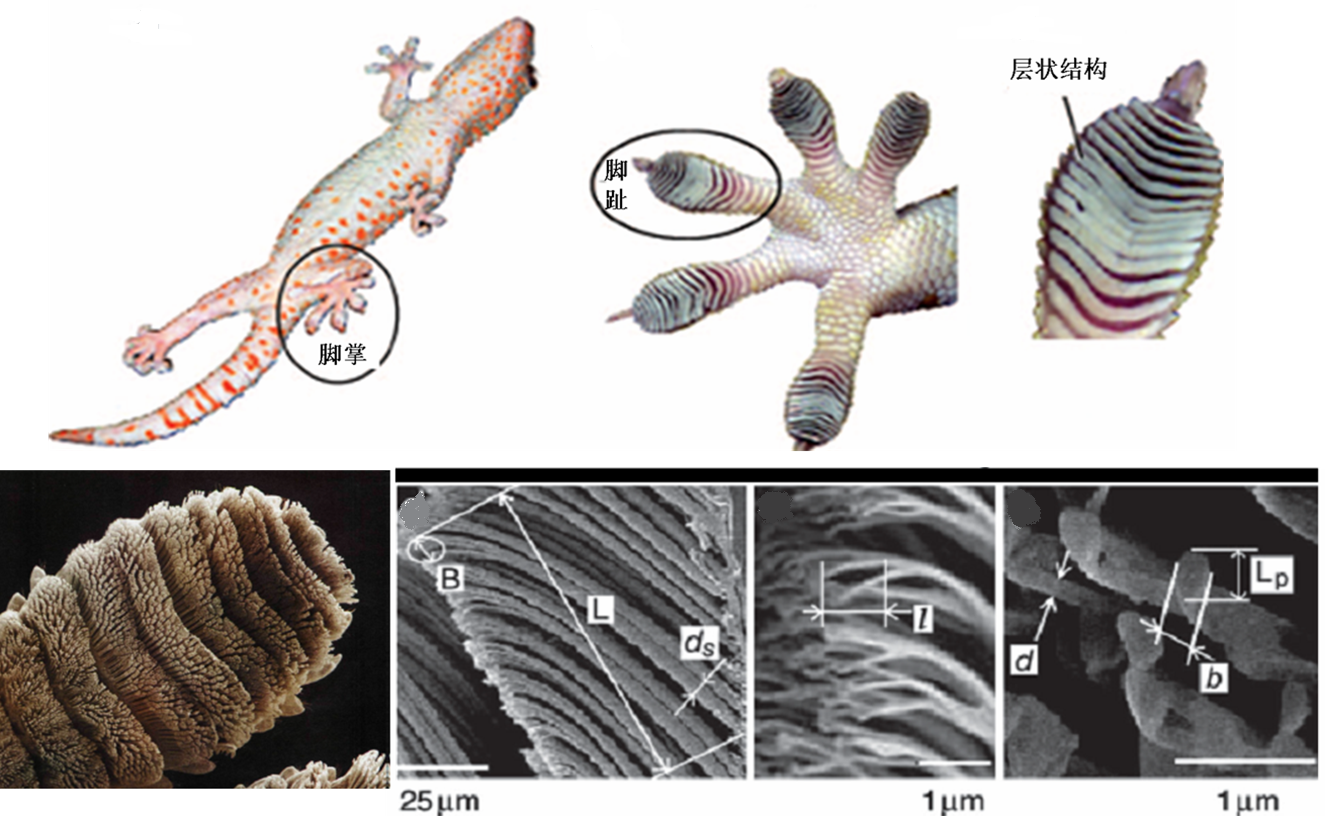

圖3 大守宮壁虎腳掌多分級黏附系統的微觀結構[1]
2、壁虎腳掌的黏附機理實際上，當兩固體表面相互靠近時其間的相互作用力十分復雜，包括范德華力、靜電力、偶極力、毛細力等，若要分別區分出各力的作用，是一項十分復雜的而艱巨的任務，有很大的挑戰。過去一百年來，人們對壁虎的黏附能力提出了種種猜測，從黏液、真空壓力到靜電力等，但都被一一否定。直到最近十幾年，壁虎黏附的奧秘終于得以揭示，美國路易斯克拉克學院Autumn教授及同事于2000年通過實驗證實壁虎超強黏附力源于腳掌上大量剛毛與物體表面的分子間作用力，即范德華力。范德華力是中性分子彼此距離非常近時，產生的一種微弱電磁力，大量范德華力的積累就足以支撐壁虎體重。壁虎這種特殊的多分級黏附系統結構，最小黏附單元達到納米量級，保證能輕易的與各種表面達到近乎完美的結合，無論多粗糙的表面，由于壁虎最小黏附單元非常精細，微觀上都接近理想光滑結構，因此兩者能形成理想接觸，進而保證大量范德華力德積累產生超強黏附力。根據Autumn教授最早實驗測量得到的壁虎單根剛毛最大黏附力約為200微牛，根據計算，壁虎每平方厘米面積上的剛毛數量可達一萬多根，一只大守宮壁虎腳掌上剛毛數量約為600萬根，因此可產生高達1300牛頓（133公斤）的黏附力，理論上可承擔兩個普通成年人的重量，這簡直是一股不可思議的力量。
壁虎理論上能夠產生超過100公斤的黏附力，但壁虎本身重量約為100克左右，如此計算壁虎腳上的剛毛充其量才發揮0.05%的功效。如此大的差距不禁讓人懷疑這莫非是大自然的“過度設計”。但事實上不然，生物學家皮安卡與同事某次在亞馬遜河流區域從事研究工作時，偶然間看到一個相當有趣的現象：一直壁虎從約30米高的樹上跳躍而起，朝地面豎直降落，就在離地面約7米左右，墜落的壁虎突然朝近鄰樹葉伸出一只腳，接著緊緊黏住樹葉，迅速爬進樹葉中消失。該小插曲說明，或許壁虎的剛毛在平時并未完全發揮功能，但腳下復雜的結構絕非大自然的“過度設計”，或許為了在激烈的競爭環境中生存，壁虎才演化成如此精致結構，并得以繁衍不息。

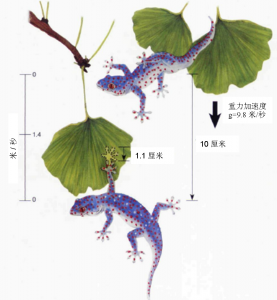

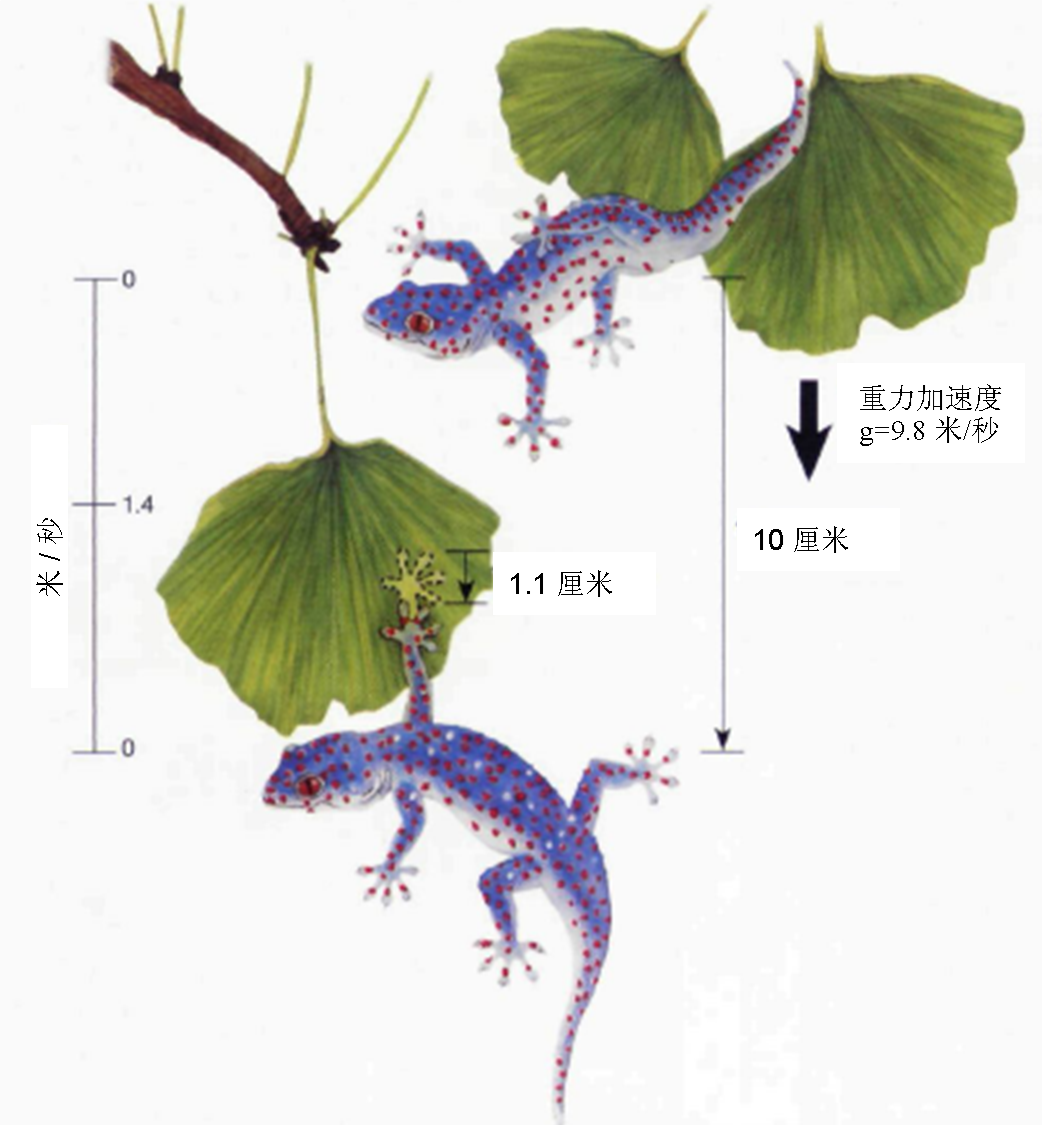

圖4 從10厘米高度降落的壁虎，只要與樹葉表面滑行1.1厘米的距離，壁虎便能牢固的抓住樹葉[2]
圖 5 即使與表面接觸面積減小，壁虎依然能牢牢黏附于鐵網上
壁虎腳掌擁有如此強勁的黏附力，甚至比膠帶還黏，它又是如何輕易的從表面上脫黏，實現可逆黏附。壁虎這種特殊的可逆黏附能力，引起了國內外科技工作者的廣泛興趣，Autumn教授實驗發現壁虎剛毛在脫黏過程中角度十分重要，唯有在某個臨界角度下剛毛才能輕易脫黏，經過大量實驗得到該臨界角約為30度左右。我國中國科學院力學研究所陳少華研究員對壁虎等生物的黏附機理進行了多年的理論研究。2006年，陳少華研究員與美國布朗大學高華健教授合作發現了壁虎、蚱蜢等昆蟲在運動時，依靠腳部襯墊的各向異性實現黏附和脫黏的運動力學機制，理論揭示壁虎等生物可逆黏附的宏觀機制[3]，該結果發表在國際國體力學頂級期刊《力學與固體物理》雜志，該研究并得到了中央電視臺等多家媒體報道。隨后，陳少華研究員課題組進一步研究了壁虎可逆黏附的微觀機制，分別考慮壁虎最小黏附單元尺寸、基底粗糙度、環境濕度及預應力等因素對壁虎黏附行為的影響，研究結果合理解釋了Autumn教授等的實驗現象[4,5]。？？

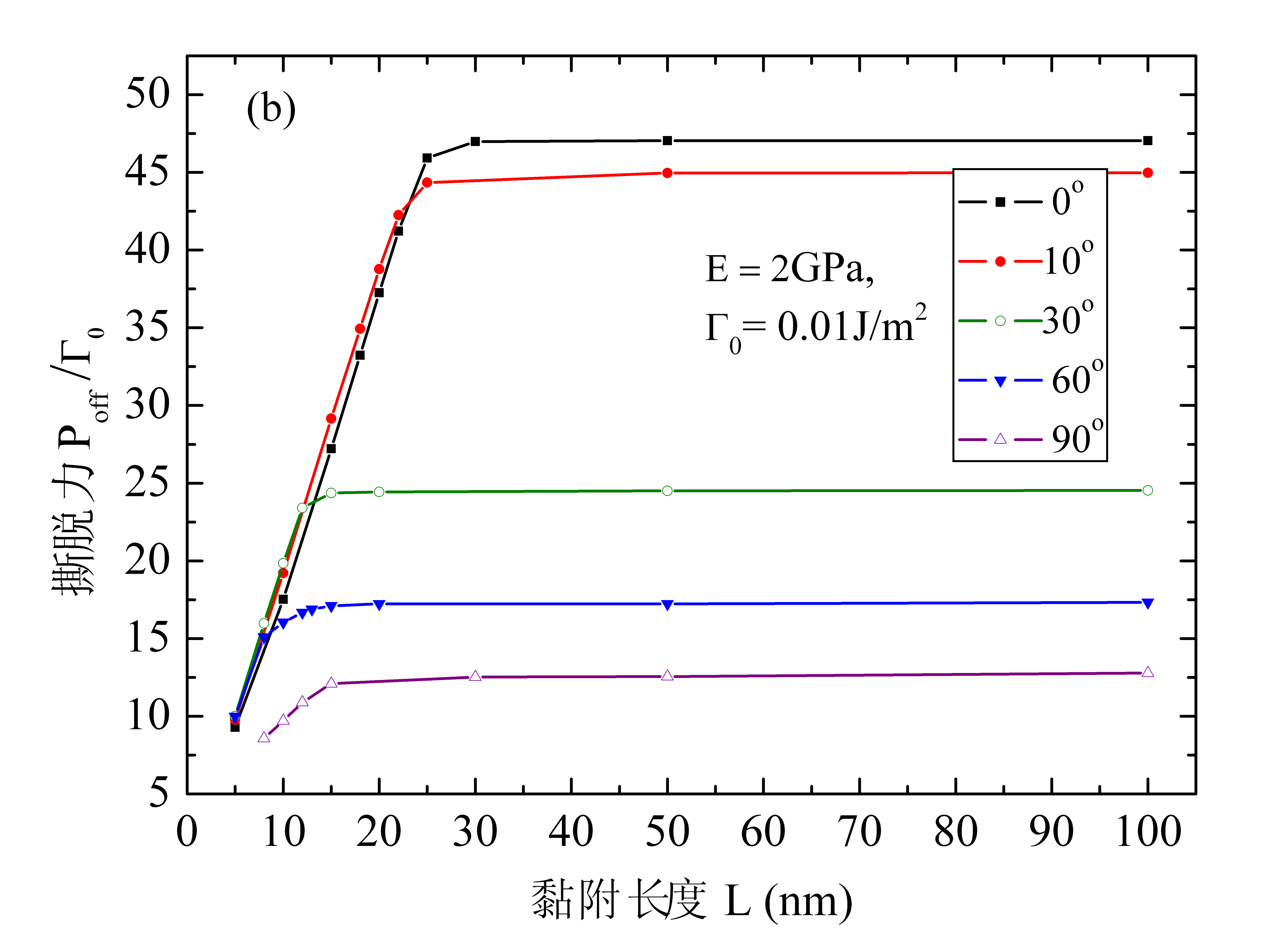

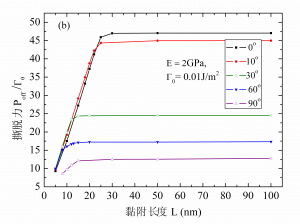

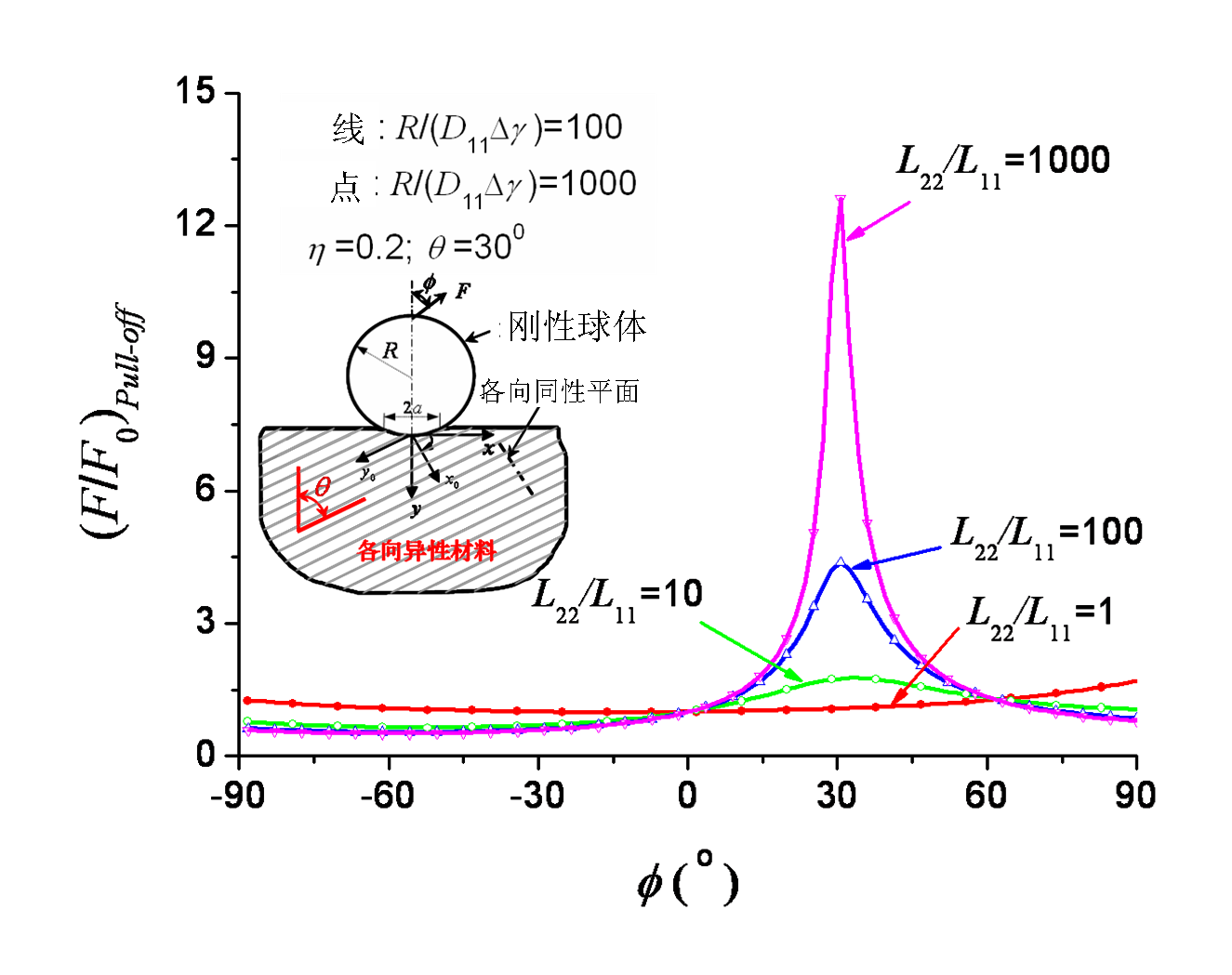

圖6a 壁虎宏觀各向異性黏附模型[3] ？？？？？？？？圖6b 壁虎最小黏附單元（微觀）黏附模型[4]

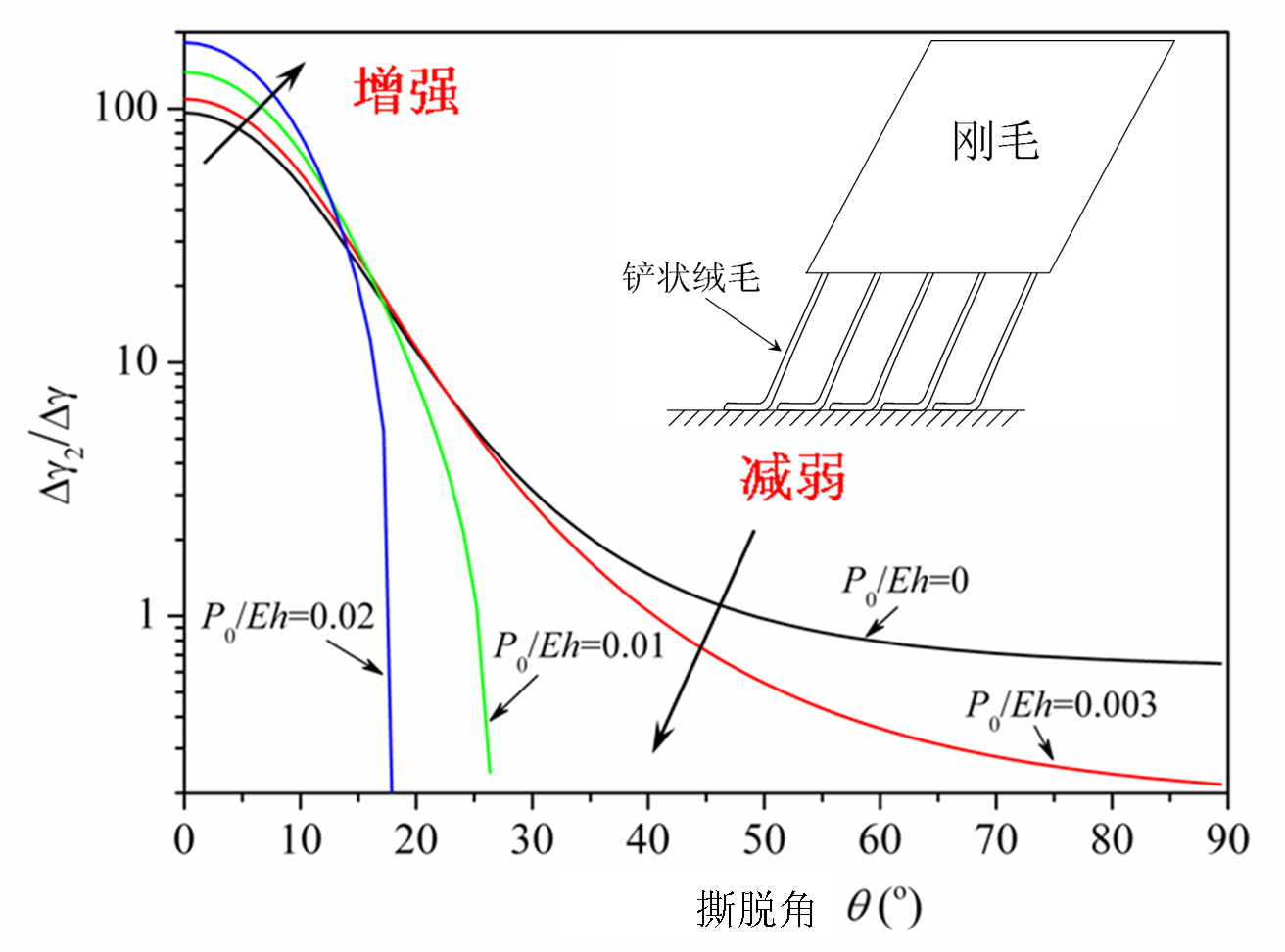

圖6c 壁虎二級結構黏附模型[5]
另一方面，壁虎在日常生活中難免會經過布滿灰塵的地帶，腳掌上沾染灰塵，神奇的是壁虎黏附力不但依然強勁，而且能夠“百花叢中過，片葉不沾身”，“動一動腳掌，不帶走一顆沙?！?。壁虎腳下究竟隱藏著何種玄機使得壁虎能在沾滿灰塵的墻壁上依然運動自如。Autumn教授通過對壁虎直接進行實驗測試，發現壁虎腳掌表面具有類似“荷花效應”的自清潔能力（如圖7所示）。
圖 7 開始沾滿灰塵顆粒（箭頭所示）的壁虎剛毛組織（左圖），壁虎爬行幾步后灰塵減少很多（右圖）[6]
與“荷花效應”不同，荷葉表面雖然與壁虎腳掌表面同樣具有超疏水能力，但荷葉表面并不具有壁虎的超強黏附力。揭示壁虎這種具有自清潔能力的黏附原理，是人類仿生壁虎超強黏附能力必須攻克的關鍵問題，目前該方面的研究還相對較少。3、壁虎黏附能力的仿生研究與應用
幾十億年的進化與“適者生存”造就了壁虎等生物在各種表面上運動的能力，這種能力遠超越了人們的想象。目前，人類還不能達到這樣的水平，但對壁虎等生物超強黏附能力的研究，最終目的是為人類所用。例如，我們可以仿生設計科學家稱之為“壁虎帶”的黏合劑，用于外殼手術用的夾子和縫線、登山者使用的安全裝置、醫用繃帶、甚至還有足球守門員使用的超強黏性手套等；還可以仿生設計適合任意表面行走的微型爬壁機器人，可以代替人類在特殊環境中完成一些不適合人類直接完成的任務。
英國科學家Geim等仿照壁虎腳掌剛毛的幾何排列構造，以電子光束微影與氧離子干刻蝕法在5微米厚的聚酰亞胺薄膜上制備長約2微米，直徑約0.5微米，間距1.6微米的高彈性聚酰亞胺纖維陣列。當施加一定預壓力后，每平方厘米的面積可負重3牛頓。他們利用這樣的仿
